Устройство теплого водопровода. Защита водопровода от замерзания. Как не заморозить трубу с водой.

Раздел: Дачное строительство и благоустройство


Относительно теплые зимы предыдущих лет и постоянная болтовня «гринписа» о глобальном потеплении несколько расслабили дачников-строителей при устройстве коммуникаций в плане защиты от холода. А нынешняя достаточно суровая зима показала многим, кто есть кто и как надо их делать. В частности, в этом году тем на различных форумах «Помогите! Замерз водопровод» не в пример больше, чем в другие годы.

Как известно, болезнь и проблему гораздо легче и дешевле предупредить, чем потом лечить. Поэтому тем, у кого водопровод зимой периодически промерзает и тем, кто только собирается прокладывать водопровод круглогодичного использования следует заранее позаботиться устройством утепленного водопровода. Особенно, если колодец или скважина находится достаточно далеко от дома.

Основной принцип при устройстве водопровода рассчитанного на круглогодичное использование - прокладка трубы водопровода ниже максимально возможной глубины промерзания. Как известно, температура в глубине грунта всегда примерно одинаковая и составляет +4 - +6 градусов. Однако это может быть весьма затруднительно, так как глубина промерзания может достигать полутора – двух метров. Устройство такой глубокой траншеи большой протяженности требует весьма больших по трудоемкости земляных работ и даже не всегда возможна физически. Рассмотрим несколько альтернативных вариантов устройства незамерзающего водопровода без прокладки труб на большой глубине.

Вариант с постоянно циркулирующей водой.

Многие дачники, не имеющие постоянного зимнего водопровода, или устроившие его неправильно, решают проблему с замерзанием следующим образом. Открывают краник в какой либо раковине так что бы вода постоянно текла но тонкой струйкой. Способ простой, но не всегда применимый. Особенно в случае, если канализация не центральная, а слив идет в герметичный септик. Как бы не была тонка струйка воды, но суточный слив достигает нескольких сотен литров. И это чистой воды, как правило уже очищенной какими либо фильтрами. Бессмысленная очистка воды и бессмысленный слив в септик, который надо тоже вывозить. Бессмысленная работа насосной станции или насосов. Кроме того, довольно часто люди просто машинально закрывают кран или забывают открыть его при отъезде. А при возвращении в дом обнаруживают замерзший водопровод.

Но можно организовать циркуляцию воды без слива ее в канализацию. Для этого при устройстве водопровода надо проложить не одну, а две трубы. (вообще говоря, это полезно делать в любом случае). Тогда вторая труба используется как обратная, и насос выкачивая воду из скважины, эту же воду в нее и сливает. Что бы не гонять насос постоянно, его можно включать через таймер. Например, на 1-2 минуты каждые 20-30 минут. За это время вода в трубах не будет успевать замерзать.

Вообще говоря, при замерзании 1 литра воды выделяется около 330 кДж тепла ( или около 90 Вт*часов). Средние теплопотери на 1 погонный метр трубы в грунте считаются равными около 10-15 Вт. Зная диаметр трубы (а следовательно и объем воды в ней), нетрудно рассчитать необходимую периодичность включения и продолжительность работы насоса, для полной смены воды в водопроводе, т.е для замены остывшей воды на новую, с температурой грунтовых вод.

Вариант с удалением воды из водопровода.

Того, чего нет – замерзнуть не может. Поэтому для предотвращения замерзания воды в трубе, воду из нее попросту удаляют. Этот способ хорошо известен тем, кто использует погружные насосы, находящиеся непосредственно в скважине. Им достаточно сделать небольшое отверстие в шланге (2-3 мм) неподалеку от насоса, и сразу после его выключения вся вода из водопровода стекает обратно в скважину. На другом конце трубы ставят обратный клапан, который позволяет воздуху заполнять трубу при стекании воды. А при включении насоса клапан закрывается и вода поступает в систему водоснабжения.

Однако этот способ весьма трудоемок для тех, у кого насосы всасывающие, т.е. расположенные непосредственно в подвале или доме. Для их нормальной работы необходимо постоянное наличие воды во всасывающей трубе. У них даже для этого на входном конце трубы стоит обратный клапан не позволяющий воде стекать в скважину. А значит - им придется постоянно ее заполнять из какой то емкости. В принципе - это не сложная процедура для тех, кто посещает свой дом наездами. Процесс приведения системы в рабочее состояние займет всего несколько минут. Но потребуется не забывать сливать воду из водопровода при отъезде. Для них скорее будет более удобен

Вариант с созданием большого давления в водопроводе.

Как известно, вода находящаяся под давлением не замерзает. Вы видите на улицах сел и деревень водоразборные колонки. Они не замерзают в морозы. Трубы проложены достаточно глубоко. Но сами колонки - «на улице». И вода из них течет исправно в любые морозы и не замерзает. А все потому, что в трубе она находится под давлением в несколько атмосфер.

Если в водопровод врезать небольшой ресивер, и перед отъездом нагнетать в него давление в 3-5 атмосферы, то вода в трубе не замерзнет. Для приведения системы в рабочее состояние надо стравить это давление и она готова к работе. Конечно, это так же «промежуточный» способ, не постоянной готовности водопровода, и требующий труб, выдерживающих такое давление, но как вариант… Проще всего его реализовать опять таки на погружных насосах. Они развивают необходимое давление в 5-7 атмосфер. И достаточно установить обратный клапан сразу после насоса, закрыть кран перед ресивером, и включить насос, как весь трубопровод от скважины до ресивера окажется под давлением. Разумеется трубопровод должен быть на него рассчитан.

Вариант с подогревом трубы кабелем.

Этот вариант в последнее время получает все большее распространение. Идея тут довольно простая. Зима, какая суровая ни будь – не навсегда, а всего лишь несколько месяцев в году. Поэтому и вероятность замерзания водопровода существует только в этот период. Поэтому нет смысла копать на 2 метра вглубь, а достаточно на 50 см, утеплить трубу водопровода и навить на ней греющий кабель. Вернее сначала навить, а потом утеплить.

Идея весьма здравая и работоспособная. Фирменный греющий кабель обойдется примерно в 400-500 рублей за погонный метр. Его распределенная мощность должна быть в пределах 10-20 Вт на погонный метр. Однако возможно использование и самодельного греющего кабеля из обычного провода. Один из читателей этого сайта провел весьма успешные эксперименты с его использованием (см статью Самодельный греющий кабель для водопровода). Хотелось бы отметить, что подобный греющий кабель является низковольтным (в отличие от фирменных), а значит безопасным и его можно применить не только снаружи, но и внутри трубы. Т.е. устроить прогрев уже имеющихся водопроводов без из раскопки. Самое промерзаемое место в водопроводе – это обычно место ввода его в дом. Поэтому несколько метров кабеля, вставленные в трубу водопровода, возможно могут снять эту проблему.

Вариант с обогревом трубы воздухом.

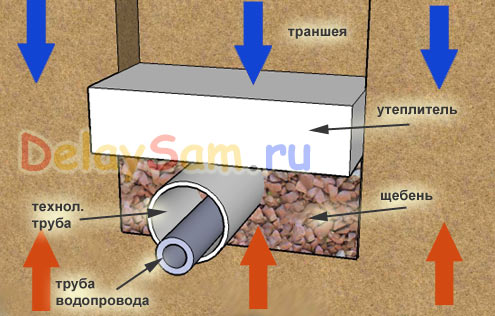

Тут хотелось бы немного отвлечься в сторону устройства водопроводов вообще. Напомню, что земля зимой начинает промерзать сверху вниз… Т.е. снизу постоянно идет тепло (+5 градусов), а сверху – холод. Распространение тепла зимой происходит снизу вверх. При устройстве водопровода обычно стремятся утеплить трубу. Причем со всех сторон, надевая на нее трубообразную термоизоляцию. Тем самым теплоизолируя ее не только от холода сверху, но и от тепла снизу. А ведь за счет этого тепла «снизу» она могла бы и обогреваться. Поэтому правильное устройство водопровода должно очевидно выглядеть так:

В этом случае, мы как бы создаем зонтик от холода сверху. В тоже время, тепло снизу проходит к трубе беспрепятственно и обогревает ее.

Другим важным моментом является не просто прокладка водопроводной трубы, а укладка трубы в трубе. Полипропиленовые трубы для канализации 110 м стоят недорого, и протягивание водопроводной трубы через них открывает весьма заманчивые перспективы.

Во-первых, мы получаем возможность быстрого протягивания аварийного шланга по этому коллектору в случае каких то непредвиденных обстоятельств. Для этого достаточно проложить в трубе проволоку или тросик. Или замены водопроводной трубы без раскопок.

Во-вторых, появляется возможность гарантированного обогрева трубы при любых обстоятельствах. Ведь кабели тоже иногда могут испортиться, перегореть или «коротнуть». Тут же достаточно начать нагнетать теплый воздух в трубу коллектора и можно оттаять замерзший водопровод.

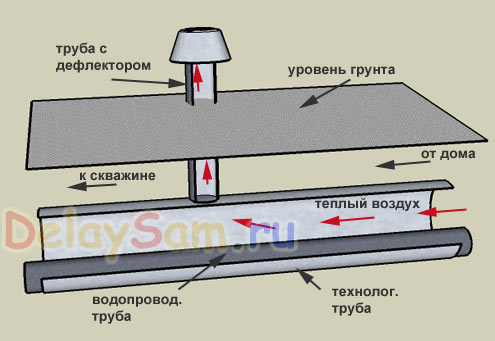

В третьих, появляется возможность устроить обогрев водопровода за счет тепла земли. Если у вас есть подвал или погреб, куда входит водопровод, то там наверняка всегда положительная температура. Если на другом конце трубопровода установить вытяжную трубу и оснастить ее высасывающим дефлектором (например типа Вольперта – Григоровича), то теплый воздух неспешно, но постоянно будет вытягиваться из подвала в коллектор трубопровода и обогревать его. Таким образом мы получим и бесплатный и очень надежный обогрев водопровода, и вентиляцию подвала. Затраты на устройство подобного коллектора весьма не значительны.

Обсудить на форуме…

Константин Тимошенко © 07.02.2010
