Совместное использование инфракрасных ( ИК ) датчиков движения и фотореле (датчиков освещенности).

Раздел: Дачное строительство и благоустройство


В продаже, причем в большом ассортименте, имются инфракрасные (ИК) датчики движения. Обычно их используют для включения освещения в местах, где оно не нужно постоянно, но при появлении человека (как движущегося объекта) должно включаться на определенное время или гореть, пока человек находится в зоне срабатывания датчика. Иногда ИК – датчики используют для включения каких то объектов ландшафтного дизайна. Например – фонтанов в саду или водопадов. Нет нужды «гонять» насосы в водопаде, когда никого поблизости нет. Но как только появляются «зрители» - инфракрасный датчик движения срабатывает и включает насос.

Часто используются ИК датчики и в системах охраны. При появлении в зоне работы датчика какого то теплокровного крупного объекта он срабатывает и включает какое либо исполнительное устройство или просто подает сигнал.

ИК датчики движения бывают разных типов, с регуляторами чувствительности и времени работы после срабатывания, с диммерами, выключателями и пр. Они могут быть в различном исполнении, встраиваемом в стены и для наружного, уличного применения.

Инфракрасные датчики движения весьма популярны у дачников, так как позволяют быстро и дешево (средняя цена датчиков движения около 300-400 рублей) организовать как экономное, адаптирующееся освещение дачного участка, так и его охрану, выступая в качестве датчиков сигнализации.

Что касается сигнализации - тут вопросов нет. А вот в вопросах организации именно освещения, то возникает следующая ситуация. Датчик срабатывает на движение объектов всегда, днем и ночью. Но днем нам освещение как раз и не требуется. Поэтому дачник вынужден вручную выключать утром прожектор, а вечером не забывать его включать. Иногда, забыв утром выключить прожектор, днем не всегда замечаешь, что он горит. Но поскольку днем как раз и проявляется наибольшая активность на участке, прожектор горит чуть ли не постоянно, нажигая много электроэнергии. И главное – совершенно бессмысленно.

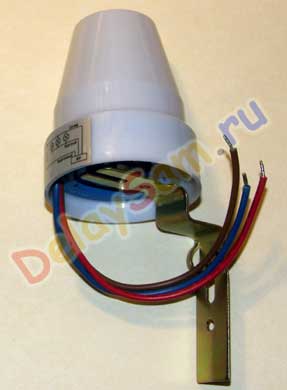

Но решить эту проблему позволит установка фотореле. Они так же имеются в продаже и стоят значительно дешевле самих датчиков движения ( 140-160 руб) . Смысл их работы заключается в следующем. Если освещенность фотоэлемента низкая, то срабатывает реле, и включает какую либо нагрузку. Чаще всего это лампочка или прожектор. Разумеется, фотореле должно быть установлено так, что бы свет от лампочки или прожектора не попадал на само фотореле. Такие фотореле используют для того, что бы автоматически включать освещение в доме или территории при наступлении темного времени суток.

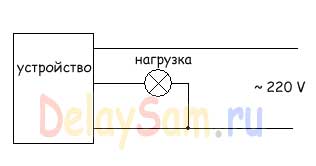

И тот и другой прибор используют т.н. трехпроводную схему подключения к сети и нагрузке. Для подключения нагрузки используется какой либо провод (см. схему подключения конкретного прибора) и один из сетевых проводов.

Объединив инфракрасный датчик движения и фотореле в единую систему, мы получим интересный прибор для автоматического управления освещением на дачном участке. Фотореле сработает только тогда, когда станет достаточно темно и включит ИК датчик движения. После чего тот начнет выполнять свою работу обычным порядком - включать лампы или прожектор тогда, когда что то движется. И гасить их спустя некоторое время после того, как движение прекратится. А с наступлением утра фотореле автоматически выключит датчик движения и он перестанет срабатывать.

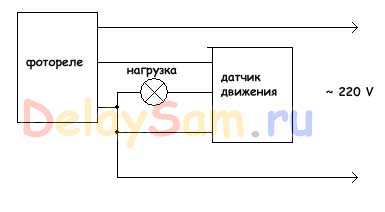

Схема включения фотореле и инфракрасного датчика движения приведена на рисунке.

Так же достаточно интересной выглядит и совместная работа фотореле и какого ибо таймерного устройства. При выращивании рассады или просто организации подсветки в теплице важно обеспечить хороший уровень освещения для растений. Но при этом важно, что бы оно не было чрезмерным и не светило всю ночь.

Принцип построения подобной системы управления освещением в теплице тоже не сложен. С помощью таймера мы задаем максимальный период возможного освещения, например с 5:00 утра до 21:00 вечера. Но сами лампы включаем через фотореле. Теперь, несмотря на то, что длина светового дня постоянно меняется, растения будут находиться на свету именно с 5 часов утра и до 21 вечера. Рано утром лампы зажгутся по «приказу» таймера и поскольку фотореле тоже разрешит их работу. По мере наступления дня, фотореле их выключит, а вечером включит вновь. А при наступлении ночи таймер выключит всю систему освещения, до наступления очередного утра.

Таким образом, даже не зная электроники, можно достаточно легко организовать автоматические устройства для дачного участка и теплицы, использую простые и недорогие готовые устройства.

Константин Тимошенко © 03.03.2010
