Дренаж и отвод грунтовых вод на дачном участке. Как быстро сделать дренажную скважину самому.

Раздел: Дачное строительство и благоустройство


Грунтовые воды представляют собой довольно большую проблему для многих дачников. А для фундамента, погребов и подвалов они вообще очень опасны, так как либо не позволяют полноценно использовать их, либо вообще грозят разрушением фундамента и как следствие – всей постройки.

Следует различать постоянный уровень грунтовых вод, с которым нам ничего не сделать и надо просто воспринимать его как данность и вести строительство с учетом их наличия. И так называемую «верховодку» - грунтовые воды образующиеся в результате таяния снега или выпадения дождя. Вот с ними справиться, вернее минимизировать их вредное воздействие, мы можем достаточно быстро и недорого. Прежде всего, надо разобраться в механизме их образования, тогда будет понятен и способ избавления от них.

Как известно, грунт обычно представляет собой весьма неоднородную структуру из чередующихся более или менее водопроницаемых слоев. В водопроницаемым относятся песчаные грунты (супеси), а к водоупорным - глиняные грунты (суглинки). Вода, проникает в грунт сверху, в виде талых или дождевых вод (кадр 1 рисунка). Самый верхний слой грунта (почва) как правило водопроницаемый и вода довольно быстро дренируется вниз, до первого водоупорного слоя. И после этого начинает накапливаться в подземных «озерах» и т.н. «линзах». (кадр 2) Иногда запасы накапливаемой воды в этих линзах настолько велик (сотни и тысячи кубометров), что их принимают за постоянные грунтовые воды, устраивают в колодцы и скважины. Но чаще - это всего несколько кубометров воды, или даже сотни литров. Вода из этих постепенно дренируется вниз, и распределяется по более нижним слоям водопроницаемых грунтов. Так, перетекая с «этажа» на «этаж» водоупорных слоев, вода стекает в постоянные грунтовые воды.

Те, у кого на участке преимущественно песчаные грунты, испытывают на себе действие верховодки буквально 1-2 месяц в году, во время интенсивного таяния снега или выпадения ливневых осадков. Но и за это время вода может доставить немало хлопот, подмывая фундамент или подтапливая подвал. Тем же, у кого грунт на участке достаточно водоупорный, с большим содержанием глины, верховодка отравляет жизнь круглогодично, и даже зимой. Пропитанный водой грунт чрезвычайно пучинист (вода при замерзании увеличивает свой размер на 9%), что крайне затрудняет строительство.

Поэтому для того, что бы избавить себя от проблем в верховодкой, необходимо провести дренажные работы, т.е. обеспечить гарантированный и быстрый отвод верховодки в определенном месте. Обычно это делают с помощью дренажных скважин (Кадр 3). «Проткнув» несколько водоупорных слоев путем высверливания грунта с помощью бура, мы тем самым открываем прямой и быстрый путь верховодке с самый низ. Ошибочно думать, что сверлить надо «до воды». До воды сверлить как раз и не надо. Так как постоянный водоносный слой служит источником питьевой воды, и отправив в него неотфильтрованную верховодку мы может испортить качество этой воды. И хотя сейчас уже повсеместно эту воду не рекомендуется употреблять без фильтрации, усугублять ситуацию не стоит, и сверлить надо на минимально необходимую глубину. Ведь проткнув даже один-два верхних водоупорных слоя, мы получаем в свое распоряжение целые горизонты, готовые принять верховодку. Проблемы же нам создают именно самые верхние водоупорные слои, и порой достаточно проткнуть только их, что бы избавиться от верховодки.

Считается, что вокруг дренажной скважины образуется т.н. гидроконус с углом раскрытия примерно 90 градусов (по 45 градусов от вертикальной оси скважины). Т.е. чем ближе к скважине, тем эффективнее она осушает грунт. На самом деле, все это достаточно условно, так как тут все сильно зависит от структуры грунта, расположения в нем водоупорных слоев и пр. Но как отправная точка для расчета количества дренажных скважин, их расположения и периодичности, глубины вполне подходит. Диаметр скважины не имеет большого значения, так как скважина диаметром даже в 100 – 150 мм обеспечит отвод огромного количества воды. А если скважин много – то тем более.

Для устройства дренажной скважины нам потребуются самые подручные материалы: крупный щебень (его лучше промыть) или керамзит; немного полипропиленовой ткани (из нее делают мешки для мусора) или нетканого материала типа «Агрил», «Спанбонд», стеклоткани, и т.п.; степлер со скобами, тонкая деревянная рейка длиной в глубину скважины. Конечно, можно применять и специальную дренажную трубу, в т.ч. самодельную. Правда это несколько удорожает работы, но значительно облегчает.

Прежде всего сверлим саму скважину с помощью бура. Глубина ее определяется нуждами и структурой грунта. Например, в моем случае - это примерно 3-4 метра. На этой глубине у меня на участке заканчиваются большинство глиняных водоупорных слоев. Хотя постоянные воды начинаются только на глубине 12 метров. Но в данном случае, важно обеспечить быстрый доступ ко множеству водопроницаемых слоев, способных принять и распределить в себе большое количество воды.

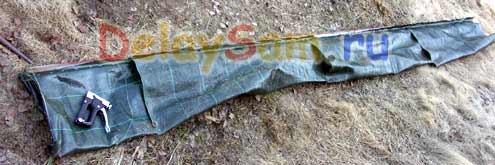

После этого необходимо изготовить т.н. «чулок». Ткань нужна для того, что бы уберечь скважину от быстрого заиливания и затягивания мелким песком. Конечно, его можно сшить и на швейной машинке, именно в виде трубы, с диаметром чуть больше диаметра просверленной скважины и такой же длины. Но у меня швейной машинки нет, поэтому я решил скобами «пристрелить» полипропиленовую ткань к длинной деревянной рейке. Рейка в скважине со временем сгниет, конечно, но ее единственное назначение - придать ткани форму трубы до момента засыпки скважины щебнем.

Если использовать жесткую дренажную трубу, то конечно, не надо ее ничем засыпать. Обратная засыпка скважины щебнем имеет целью сохранить форму скважины, служит своего рода обсадной трубой. Водопроницаемость щебня (не самих камешков, а структуры) – абсолютная, вода через щебень уходит мгновенно. Поэтому аккуратно засыпаем скважину промытым щебнем до самого верха.

Осталось теперь накрыть скважину сверху какой либо водонепроницаемой крышкой (например, куском ПВХ-пленки) и засыпать небольшим слоем земли. Скважина не будет видна, но будет многие годы выполнять свою работу - отводить дождевые и талые грунтовые воды вниз, где они уже не причинят вреда вашему подвалу или фундаменту.

В заключении статьи хочется отметить ситуацию, часто встречаемую на форумах: «У нас сплошная глина, сверлить трудно, вода близко» и т.п. Во-первых, ничего нельзя однозначно сказать, пока вы не сделали пробного сверления грунта на глубину хотя бы 2-3 метра. Может быть за 2-х метровым слоем глины начинаются пески. Во-вторых, глину сверлить действительно трудно. Но как минимум одну пробную скважину просверлить надо, что бы ЗНАТЬ истинное состояние дел. В третьих – есть множество косвенных признаков, говорящих о уровне постоянных грунтовых вод . Так что пишите на форум – обсудим.

Дренаж и дренажные скважины на форуме

Константин Тимошенко © 23.04.2010
