Водонапорная башня, совмещенная с туалетом или душем и солнечным коллектором для горячей воды.

Раздел: Дачное строительство и благоустройство


Как говорится, нет ничего более постоянного, чем временные сооружения. Вот и моя «водонапорная башня», сооруженная в свое время «года на 2-3, потом видно будет…», честно отстояв лет 10 (уж и забыл, когда ее сооружал), начала коситься набок. И не удивительно. Фундамента нет - просто вкопаны в землю столбики из бруса 100 х 100, а наверху два бака по 800 литров каждый. Понятно, что дерево подгнило и все стоит на честном слове. Надо делать нечто более обстоятельное.

Почему именно водонапорная башня, а не насосная станция? Во-первых, мне не нужно постоянное давление 2-4 атмосферы в системе. Высокое давление требует серьезных соединений, а маленькое позволяет обходиться вобщем то простыми шланговыми соединениями «штуцер-хомут». Во-вторых, запас воды в тонну-полторы позволяет не мучить насос частыми включениями. Ставить большой ресивер - все равно что ставить большой бак. В третьих, вода в баке нагревается (а я часто использую ее не только для хоз. нужд, но и для полива. А для него нужна теплая вода, насыщенная кислородом. Один знакомый, демонстрируя мне «чудеса автоматики» показывает – смотри как я поливаю! У меня насосная станция в подвале!.... Открывает кран и установленные между грядками китайские разбрызгиватели создают прямо Петергоф из ледяной воды над его грядками.

Ну поливать газонную траву так еще можно, в пищу она слабо пригодна. А вот клубнику, помидоры или огурцы в середине июля я бы ледяной водой из скважины или колодца поливать бы поостерегся… Автоматика автоматикой, но и мозги нужно иногда включать. Поэтому я предпочитаю что бы был запас воды в тонну – полторы, уличной температуры, 15-20 градусов. Хочешь для хозяйства, кухни, или полива. И желательно – независимой от наличия электроэнергии. Накачал на неделю за час - пользуйся. Нечего насос каждые 5 минут дергать. Да и в случае пропадания электричества проблем нет. Отсутствие оного не будет означать, что и воды тоже нет.

Вобщем, с учетом опыта эксплуатации предыдущей конструкции, наличия уже сложившейся инфраструктуры и традиций, решено было построить новую водонапорную башню. Но уже постоянную, надежную, что бы ближайшие лет 25-30 к этому вопросу больше не возвращаться.

Проект водонапорной башни.

В отличии от предыдущей версии, которая по сути представляла собой вобщем то просто баки для воды, поставленные на крышу хозблока, решено было сделать некий достаточно продвинутый водораспределительный узел для летней эксплуатации, обеспечивающий хозяйство не только холодной, но и горячей водой, включающий в себя систему водоподготовки. В частности - мойку и рядом расположенную баню (моечное отделение). Решено так же задействовать солнечную энергию для получения горячей воды. На случай затяжного ненастья в осенний период для нагрева воды планируется использовать электричество (ТЭН в баке) и дровяную водогрейку самоварного типа.

Поскольку водяные баки должны быть подняты на достаточно большую высоту (3,5-4 метра) пространство под ними решено задействовать под уличный туалет типа «люфт-клозет» (т.е. с выгребной ямой). Можно бы (и логично) устроить там душевую кабину, но лично меня устройство душа не интересовало, так как водонапорная башня примыкает к бане с нормальным моечным отделением. А мытье с шайкой на порядок качественнее и экономичнее мытья под душем. Хотя, конечно, можно было организовать и садовый душ (для желающих повторить конструкцию).

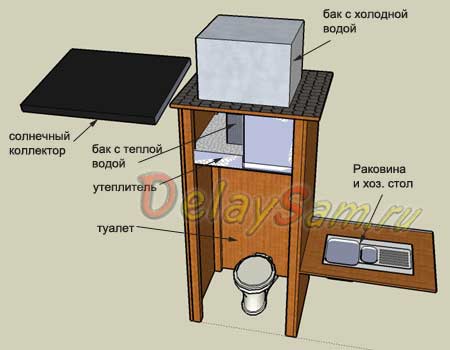

Итак, водонапорная башня представляет собой довольно высокое сооружение, высотой около 4 метров. В верхней части его находится достаточно емкий бак для холодной воды (ок. 800 литров). Этого объема с лихвой хватает на несколько дней обычной жизни средней семьи. Бак наполняется водой из скважины с помощью насоса «Малыш» с ручным включением/выключением.

Ниже уровня основного бака, на крыше бани, располагается солнечный водонагревательный коллектор, емкостью примерно 50-100 литров. Обращен он с небольшим наклоном на восток, но в целом, можно считать, что он расположен горизонтально. Наполняется солнечный коллектор из бака с холодной водой, но как только вода в нем нагреется до 50 градусов, она сливается в бак для теплой воды. Этот бак достаточно хорошо изолирован и расположен ниже уровня солнечного коллектора, поэтому все перетоки воды осуществляются сами собой, под действием силы тяжести, без применении каких либо насосов. Планируется, что солнечный коллектор будет снабжать горячей водой и бак для горячей воды в бане. Алгоритм управления нагреванием воды достаточно сложен и будет описан в отдельной статье. В бак с горячей водой возможно вмонтирование ТЭНа, который будет подогревать воду в при продолжительном ненастье. Возможно к ТЭНу будет подключен маломощный ветроэлектрогенератор, подогревающий воду за счет энергии ветра. Собственно ветряк будет сооружен непосредственно на водонапорной башне.

Ну и наконец, под водонапорной башней будет располагаться туалет типа люфт-клозет. Его устройство - классическое и так же будет предметом отдельной статьи. Используя тот факт, что строительство ведется на песчаных почвах, а места расположения скважин и колодцев достаточно удалены (более 100 метров), решено устроить дренаж туалета непосредственно в грунт.

Рядом с водонапорной башней устраивается небольшая хозяйственная мойка с раковиной (мытье рук после работы на огороде и после туалета, всякие хозяйственные нужды и т.д.) . Холодная и горячая вода берется непосредственно от баков с холодной и горячей водой.

Конструкцию водонапорной башни предполагается осуществить следующим образом. Столбчатый фундамент с забивными опорами для 4-х вертикальных стоек – столбов (брус 100 х 100), с обвязкой внизу и вверху. Вверху - силовой мауэрлат, опирающийся непосредственно на торцы стоек (все же нагрузка на 1 тонну как минимум), внизу - внахлест к столбам, с креплением глухарями. Для жесткости - введение треугольных элементов между вертикальными стойками. Обивка снаружи обрезной доской в «ёлочку» или вагонкой –американкой. Впрочем, подробности деталировки - в описании реализации проекта.

Константин Тимошенко.
