Самодельные деревянные стеклопакеты. Как сделать простые окна и стеклопакеты для окна самому

Раздел: Дачное строительство и благоустройство

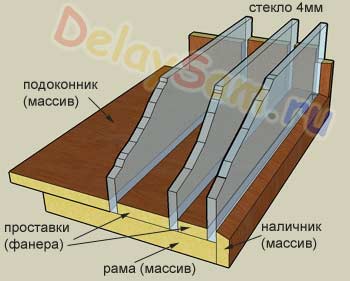

В процессе строительства своего летнего - демисезонного дома, я решил на втором этаже сделать «стеклянную стену» обращенную в сторону лоджии на южной стороне дома. Тогда из окон открывается великолепный вид на поля-леса, не испорченный ни крышами соседских строений, ни другими творениями рук человеческих. Однако расчет подобной стены для выяснения ее стоимости поверг меня в некоторое уныние и я решил делать эту стену самостоятельно. Тем более, что она предполагалась почти глухой. Дверь я решил все же делать из ПВХ профиля, что бы не заморачиваться уплотнениями, петлями и пр. Глухая же часть стены виделась мне (в разрезе) примерно такой:

В данном случае для стены подоконник не требовался. Но с другой стороны комнаты так же намечалось окно и я его тоже решил делать самостоятельно.

Окна с деревянными стеклопакетами я еще решил делать и потому, что как показала практика эксплуатации фирменных пластиковых ПВХ и деревянных окон, основное промерзание окна идет по металлическому профилю – проставке, который в стеклопакете располагается между стекол. Мой летний дом практически не отапливается, поэтому делать еще одну брешь в его теплосберегающем контуре мне не хотелось. И я решил сделать прокладку между стеклами достаточно широкой (2-3 см) и деревянной.

На роль такой прокладки как нельзя лучше подходила влагостойкая шлифованная мебельная фанера. Оставалось только аккуратно нарезать ее полосками строго одной ширины и с ровными краями. Ну соответственно обработать ее различными антисептиками и морилками.

Такая технология так же позволяет использовать не замысловатую раму с хитровыбранными пазами и четвертями, а обычную доску – «пятидесятку», оструганную со всех сторон. Изготовить которую по силам практически любому, даже начинающему столяру с минимальным набором инструментов.

Поэтому сначала была устроена вся рама, во всю площадь стены (и окно на другой стене) именно из доски. Как основной скелет будущей стеклянной стены. При строительстве рамы чрезвычайно важно выдержать прямоугольность всех ее элементов. Хотя это зависит от архитектурных изысков. Можно было делать раму хоть из треугольников.

После того, как рама была готова, можно было снимать мерки для заказа стекол. Поскольку в качестве прокладок я решил использовать фанеру толщиной 12 мм, стекла заказывались с полусантиметровым зазором, что бы свободно входили предназначенные для них ячейки. Пока мастерская занималась нарезкой стекол, я нарезал прокладки из фанеры и обрабатывал их. В частности, обработка была следующей:

Полоска фанеры густо покрывалась неводной морилкой. Потом излишки морилки смывались ацетоном. После этого прокладка покрывалась жидким лаком НЦ-222, после высыхания которого, мелкой наждачной бумагой удалялся т.н. ворс (мельчайшие волокна дерева, «оттопырившиеся» от поверхности и придающие ей шершавость. А после этого прокладка покрывалась с помощью мягкой кисти 2-3 слоями т.е. «корабельного» полуматового (или полуглянцевого) лака финской фирмы Тиккурила. (Подробнее о такой обработке древесины можете прочитать здесь… )

Первым к раме крепится уличный наличник. Его я сделал из массива дерева, острогав до соответствующей формы узкую обрезную доску. Поскольку он будет подвергаться воздействию атмосферных осадков (лождия хоть и глубокая, но брызги дождя залетают), я не стал изобретать никаких хитрых технологий и решил покрывать наличник непрозрачной отделкой. (На фото ее пока нет, а есть только антисептическая грунтовка). Та кромка наличника, что оказывается сверху, делается наклонной, что бы с него лучше стекала вода. Наличник к раме я крепил клеем ПВА по дереву «Столяр» и финишными гвоздями. Утапливая их шляпки бородком. После чего зашпаклевал неровности и нанес грунтовку.

Как только были готовы и стекла и достаточное количество прокладок, я приступил к монтажу стеклянной стены из деревянных стеклопакетов. Для установки выбирают максимально сухой и теплый день, что бы влаги в воздухе, остающемся между стекол было минимальное количество. Стекла очень тщательно моются, обезжириваются, сушатся и протираются. Стекло должно быть идеально чистым и сухим, поскольку внутрь стеклопакета вы уже не попадете никогда. Что бы не браться за чистое стекло руками, пришлось купить вакуумный держатель стекла. Если даже он и оставляет следы на стекле, то снаружи и их можно легко удалить. А следы пальцев, оказавшиеся внутри стеклопакета ничем уже удалить не удастся.

Стекло в стеклопакете фиксируется, а сам стеклопакет герметизируется с помощью силиконового или акрилового герметика. Необходимо тщательно следить, что бы не оставалось никаких щелей, через которые в стеклопакет могут проникнуть насекомые. Они обратной дороги точно не найдут и погибнув внутри стеклопакета от холода, голода и жажды, будут лежать немым укором вашей халатности.

Герметик наносится в минимальной количестве строго по углу профиля, что бы не он не выдавился внутрь стеклопакета. Лучше потом его немного добавить по торцу стекла, чем снимать стекло и мыть его заново. Исключение - самое внешнее стекло. Там избыток герметика между наличником и стеклом просто необходим. Иначе между стеклом и наличником будет затекать влага. Потом. После застывания, излишки герметика аккуратно срезают острым ножом.

После того, как стекло установлено, фиксируем его каким либо брусочком с саморезом, ввинчивая его раму у верхнего обреза стекла. И начинаем нарезать прокладки необходимой длины. (Вообще говоря, их можно нарезать и заранее, тщательно пометив). Обычно лучше сделать горизонтальные прокладки во всю длину стекла, а вертикальные - уже по размеру оставшегося проема.

Прокладки крепятся исключительно на клей, что бы не было видно никаких крепежных элементов. Хотя с другой стороны – ничто нам не мешает сделать стеклопакет разборным, если крепежные элементы достаточно декоративны. Клей так же дополнительно герметизирует стеклопакет. Пока клей сохнет, прокладки фиксируют распорками или струбцинами. А после высыхания - устанавливают следующее стекло. Перед его установкой все необходимо тщательно протереть и обеспылить пылесосом, так как начинают образовываться уже закрытые стеклопакеты.

При устройстве стеклянной стены, мне не нужны были подоконники, поэтому конструктивно все сводилось к двум прокладкам и двум наличникам, внешнему и внутрикомнатному (на фото его нет). Ширина прокладок рассчитывалась соответственно исходя из ширины рамы и из толщины 3-х стекол.

А вот при устройстве окна уличный наличник должен был играть уже не только роль «четверти» и наличника, но и служить отливом. Поэтому его пришлось тщательно грунтовать и шпаклевать, что бы сделать его влагостойким. Покрывать его металлом я не хотел, что бы дождь не барабанил по «железу», хотя сам отлив – алюминиевый. (Неподалеку от окна - изголовье кровати).

Соответственно и внутри нужно было устроить небольшой подоконник, что бы на него можно было поставить какую либо мелочь… Подоконник же служит и последним штапиком у самого внутреннего стекла.

Самостоятельное изготовление полностью деревянных окон и стеклопакетов - занятие достаточно времяёмкое, требует аккуратности и чистоты. Но не требует каких либо особых навыков. И позволяет сэкономить много денежных средств. Кроме того, такое окно – значительно теплее пластикового. Конечно , заказать готовое пластиковое ПВХ окно для определенного проема - быстрее и проще. Но значительно дороже. И окно будет холоднее. Поэтому каждый выбирает сам, что для него важнее, время или деньги.

Обсудим самодельные окна на форуме…

Константин Тимошенко (с) 28.01.2009
