Дистанционное управление фотоаппарата Минолта ( Konica Minolta Dimage A2). Схема подключения.

Раздел: Фото и Видео


Дистанционное управление фотоаппарата Минолта ( Konica Minolta Dimage A2)

При фотосъемке со штатива или при длинной ручной выдержке необходимо дистанционное управление фотоаппаратом, что бы устранить фактор дрожания рук (с ним не всегда =антишок= может справиться. Дистанционное управление может пригодится и во многих других случаях. Например, при размещении фотоаппарата в недоступном для человека месте (возле гнезда птицы, к примеру).

Фирменное дистанционное управление к Минолте А2 стоит ок. 60$, и мне показалось неразумным тратить такие деньги за кусочек провода с выключателем. Для изготовления самодельного проводного дистанционного управления к Konica Minolta Dimage A2 прошлось =разгадывать= распайку ее разъема, который предназначен для подключения дистанционки.

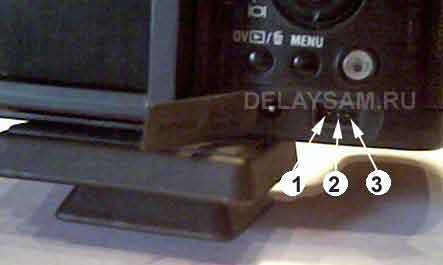

Как видим, разъем состоит из 3 - х контактов. И тогда электрическая принципиальная схема будет такая:

Замыкание контактов 1 и 2 активизирует процесс фокусировки фотоаппарата, выбор выдержки и диафрагмы (и всего прочего, что полагается при выбранной программе). А замыкание контактов 2 и 3 ( при замкнутых 1 и 2, разумеется) - активизирует процесс фотографирования.

Теперь сделать дистанционное управление к Konica Minolta Dimage A2 можно самостоятельно. Необходимо подобрать разъем, шаг и диаметр контактов которого позволит нормально \\\\\\\\\\\\\\\"надеваться\\\\\\\\\\\\\\\" на контакты фотоаппарата и выпилить из него ответную часть. Соответственно потребуется трехжильный кабель и пара надежных кнопок.

Вообще говоря, теперь есть возможность сделать и беспроводное дистанционное управление, радио или ИК-лучах. Для этого можно применить любой пульт дистанционного управления или автомобильную сигнализацию. И даже управление по телефону.

Значительно могут быть расширены и возможности интервальной съемки. Снимается ограничение на количество кадров (в штатном варианте - не более 240), временные интервалы съемки и т.д. Управление процессом фотосъемки можно в значительной степени автоматизировать, за счет применения различных управляющих устройств

К.Тимошенко
