Простой автоматический выключатель света в подсобном помещении. Экономия электроэнергии.

Раздел: Дом и Квартира


В помещениях, которыми редко пользуются, вроде кладовки, чулана, подсобки и т.п., удобно установить «полуавтоматический» выключатель света, который будет самостоятельно включать свет в помещении при входе в него человека и выключать при выходе. Он позволит экономить электроэнергию весьма ощутимо. Ведь если забыть выключить лампочку мощностью даже в 40-60 Ватт, то обнаружить, что она осталась включена можно будет весьма не скоро. А за несколько дней она «съест» электроэнергии несколько киловатт! И хорошо, если сама не перегорит. Автомат-выключатель позволит сэкономить эту энергию.

Вы наверняка знаете о выключателях с датчиком движения на инфракрасных лучах, который срабатывает при обнаружении движения человека или животного. Но применение таких выключателей в таких помещениях не оправдано по двум причинам.

Во-первых, такие датчики достаточно дороги и они никогда не окупятся за счет якобы сбережения энергии. Во-вторых, они в данном случае очень неудобны. Посудите сами. Если сделать время включенного состояния достаточно малым, что чтобы свет не погас внезапно, когда вы находитесь внутри, надо будет постоянно шевелиться. Если же его сделать достаточно большим, что бы лампочка гарантированно горела все вероятное время нахождения, то при кратковременном посещении такого помещения, лампочка загорится и будет гореть еще довольно долго. Какая же это экономия (вкупе со стоимостью этого выключателя).

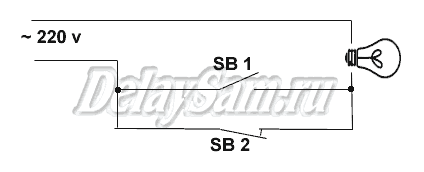

Между тем, такой автоматический выключатель можно собрать из 2 простых деталей! На схеме: SB1 - это обычный выключатель кнопка. Такие устанавливают в настольных лампах. Нажал один раз – лампа горит. Нажал еще раз - погасла.

SB2 - выключатель – концевик, работающий на размыкание. Такие выключатели стоят в дверях автомобилей. И тот и другой выключатель стоят сущие копейки и их можно приобрести в любом магазине «свет» и в магазине автозапчастей.

Оба выключателя устанавливаются в косяк двери так, что бы при закрытой двери оба были нажаты. Автомат работает следующим образом. Когда человек открывает дверь, срабатывает концевик и лампа загорается. Когда человек дверь за собой закрывает, концевик прерывает цепь, но при этом срабатывает выключатель SB1, включенный параллельно концевику, и несмотря на то, что концевик разомкнут, лампа остается зажженной. И горит она до тех пор, пока человек не выйдет из помещения. Он снова открывает дверь, (концевик при этом гарантирует подсветку на время выхода), а после повторного закрытия двери лампу выключает выключатель – кнопка.

Устройство и алгоритм его действия весьма незамысловат, и разумеется, не рассчитан на сложные комбинации входов и выходов нескольких людей, например. Но оно и не предназначено для «проходного двора», а именно для небольших и малоиспользуемых помещений.
