Акустический сигнализатор уровня воды или жидкости в баке. Как контролировать уровень воды.

Раздел: Разное


Знать о состоянии уровня воды или другой жидкости, например, топлива, в баке всегда полезно. Но не всегда это надо знать точно. Часто достаточно просто получить предупредительный сигнал, что уровень недопустимо мал или приближается к критической отметке и пора принимать меры. Я уже писал о самодельных индикаторах уровня, но все они основаны на визуальном контроле. Посмотришь – узнаешь, а не посмотришь - прозеваешь. Такой вариант не всегда удобен. Приходится либо прокладывать достаточно длинные коммуникации (провода или трубки) или самому ходить смотреть на индикатор уровня.

Не задействовать ли нам слух в качестве органа контроля? Ведь акустический сигнализатор сам подаст сигнал в определенный момент, слух наш действует постоянно и во всех направлениях. Специально следить за индикатором уровня нам не потребуется. Хороший сигнал и спящего разбудит. И не придется далеко тащить никаких проводов и трубок.

Изобретать особо нам ничего не придется. Все уже оказывается изобретено и сделано. Мы просто это применим.

В продаже (и весьма недорого) имеется такая простенькая сигнализация, состоящая собственно из самого блока размером меньше спичечной коробки и небольшого магнитика. Сигнализация представляет собой обычную электронную сирену (и довольно мощную, хотя и маленькую). Внутри ее находятся и батарейки, и геркон. Геркон - от слов ГЕРметичный КОНтакт, срабатывающий от воздействия магнитного поля. Если рядом с герконом расположить магнит, то его контакты либо замкнуты, либо разомкнуты (в зависимости от конструкции). Магнит убираем - контакты занимают противоположное положение, размыкаются или замыкаются.

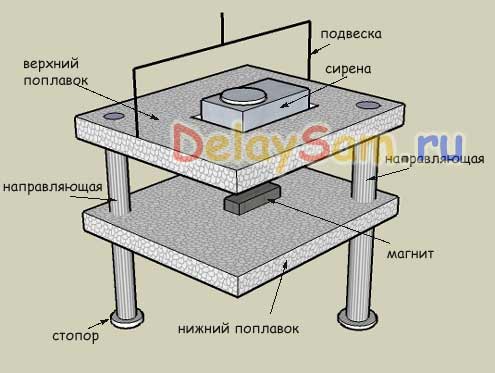

Штатно эта сирена - сигнализация предназначена для установки например на двери, окна, дверцы… Когда магнит рядом с коробочкой сирены, она молчит. Если их отодвинуть друг от друга - поднимается тревога. Этот свойство данной конструкции нам как нельзя кстати. Поэтому конструкция нашего сигнализатора критически низкого уровня жидкости будет выглядеть примерно так:

Для изготовления сигнализатора нам потребуется пара кусочков ЭППС - экструдированного пенополистирола (это такой твердый пенопласт, используемый для утепления). Подойдет и упаковочный, если он плоский и твердый. Из пенопласта мы вырежем пару пластин – поплавков, толщиной 2-3 см. Размер пластин некритичен, пусть будет 10 х 10 см.

В одной из пластин мы делаем углубление для корпуса сигнализации, но так, что бы не проткнуть пенопласт насквозь. Должна получиться «лодочка» с тонким дном. По краям вклеиваем пару проволочек, карандашей или что то подобного. Это будут направляющие для нижнего, второго поплавка, что бы он не вертелся относительно верхнего. Ориентация магнита (а именно он будет находиться на нижнем поплавке) очень важна для надежной работы сигнализации.

Насаживаем нижний поплавок на направляющие, а сами направляющие - загибаем (если это проволочки) или приклеиваем – привинчиваем шайбы. Вобщем, нам важно, что бы нижний поплавок не соскакивал с направляющих. Подбираем положение магнита на нижнем поплавке так, что сирена надежно замолкала при подъеме нижнего поплавка к верхнему и срабатывала при его опускании.

Вот, собственно и готов наш акустический сигнализатор уровня воды или другой жидкости. Осталось разместить его в емкости, которую надлежит контролировать . Крепить его жестко к стенке не следует, при нормальном (некритически низком) уровне он должен плавать на поверхности. Нижний поплавок при этом конечно прижат к верхнему. Поэтому лучше всего его закрепить с помощью шнура. А вот длину шнура подобрать так, что бы при снижении уровня воды до критического верхний поплавок просто вывешивался в воздухе. При дальнейшем снижении уровня нижний поплавок начинает опускаться по направляющим (а верхний не может, из-за шнура). Магнит отдаляется от сигнализации и она срабатывает, поднимая тревогу. Значит пора доливать воду.

Сила звука этой миниатюрной сигнализации очень большая и будет слышна даже с чердака или из погреба. Но разумеется, все же стоит проверить, будет ли слышен сигнал из места установки в месте где вы (или домашние) обычно находитесь. Если не слышна, то придется изменить конструкцию или перейти к электрической или «веревочной» системе индикации. Продвинутые в электронике или хотя бы пайке могут, конечно вынуть геркон из корпуса сигнализации и припаять к нему длинные повода. Сам геркон разместить на верхнем поплавке, а сигнализацию – в месте где она точно будет слышна.

Вот такой простой и надежный акустический сигнализатор можно сделать из простой и дешевой сигнализации. В режиме ожидания тока она не потребляет, поэтому максимум что вам придется делать в плане обслуживания - раз в год менять батарейки. Если поплавок большой, можно на нем разместить и батарейку большей емкости, чем те, что идут с сигнализатором.
