Автоматический полив в теплице и огороде. Простая система автоматического полива. Автополив.

Раздел: Сад и огород


Легко предположить, что первым делом делает дачник, приехав после недельного отсутствия на свой участок, особенно если неделя была жаркой… Правильно, хватает лейку (включает насос, открывает кран) и бежит поливать свой огород. Потому что получить качественный и обильный урожай можно получить только при практически каждодневном уходе за растениями и правильном поливе.

А в агротехнике многих растений важнейшую роль играет именно своевременный полив. Вода должна поступать в землю, в зону питания корней растения в нужное время и в нужном количестве. Особенно это важно в период цветения растений и формирования ими собственно плодов. В это время влаги им требуется особенно много, что бы плоды получились большие, сочные и здоровые, а не скрюченные «кубарики». И хорошо, если кубарики. Урожай просто может сгореть совершенно, и многодневный труд просто пойдет насмарку.

При посещении своего огорода наездами на 2 дня в неделю это условие выполнить достаточно трудно и тут дачники уповают либо на погоду, либо на системы автоматического полива. Систем автоматического полива существует множество. От управляемых компьютерами, до незамысловатых электронных самоделок – реле.

Достаточно популярны и системы капельного полива. В них вода поступает практически постоянно в корневую зону растений в виде капель из тонких шлангов – трубочек. Системам капельного автополива не требуется практически никакой автоматики, так, небольшой пригляд за ними. Ведь вода течет практически постоянно, если открыт «главный» кран. Системы капельного полива широко используются дачниками именно из-за их простоты реализации, высокой эффективности и экономичности в плане расхода воды.

Но к сожалению не всякое растение благосклонно воспринимает капельный автополив. Если, например, капуста (которой требуется очень много воды, что бы быть сочной), или перец, огурцы, будут просто счастливы, если земля под ними будет постоянно влажной. То любимые народом помидоры (томаты) от такой заботы запросто могут подхватить фитофтору, которая сгубит весь урожай на корню. Помидоры любят влажность «в глубине», а поверхность земли под ними должна быть сухой. Поэтому помидоры поливают редко, но обильно.

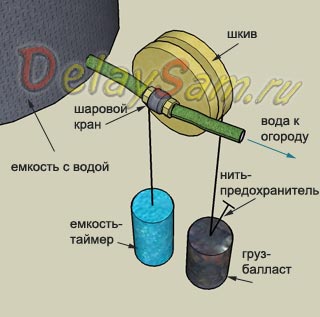

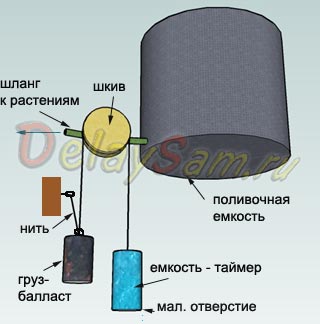

Сделать систему автоматического полива, позволяющую реализовать такой алгоритм полива (редко и обильно), на первый взгляд, кажется сложно. На самом деле, она получилась весьма простой и совершенно энергонезависимой. Устройство ее представлено на рисунке.

Основные детали - емкость для воды (бочка) и доработанный шаровой кран. Доработка крана заключается в том, что на его ручку надо прикрепить небольшой шкив. Ручка на кране держится при помощи винта, сам вороток крана квадратной формы, поэтому замена ручки крана на шкив или рычаг- коромысло проблем не вызывает. Шаровой кран переходит из полностью закрытого состояния в полностью открытое за 90 градусов поворота ручки. А крану – буксе требуется несколько поворотов. Поэтому предпочтительнее использовать именно шаровой кран.

Шкив можно изготовить из трех фанерных кружков, склеенных плоскостями. Можно использовать пластик или любой готовый шкив. Если кран шаровой, можно изготовить коромысло – рычаг из фанеры или металла.

На шкив накручен прочный шнур. Для того, что бы он не проскальзывал, вокруг шкива сделано несколько оборотов шнура. Если используется рычаг-коромысло, то два отрезка шнура закреплены наглухо на его краях.

К одному свободному концу шнура привязан груз-балласт такого веса, что бы под его тяжестью кран гарантированно приходил в состояние «открыто». К другому свободному концу шнура привязана емкость для воды, компенсирующая своим весом груз. ( В обеих случаях, кстати, удобно использовать пластиковые бутылки или канистры. Регулировать их вес можно досыпанием – удалением песка и воды. Можно даже использовать свинцовую дробь или крошку. ) Эта емкость будет нам служить таймером. Каким образом? В ее дне проделано тончайшее отверстие (тонкой иголкой) и вода медленно-медленно, капля за каплей вытекает из емкости. Время вытекания зависит от величины самой емкости, степени ее заправки и размера тонкого отверстия (скорости вытекания). Оно может быть и несколько часов, и 3-4 дня, например.

Система автоматического полива работает следующим образом. Емкость для полива заправлена «под крышку». Заправлена и емкость – таймер. Ее вес значительно превышает тяжесть груза на противоположном конце шнура. Кран, естественно закрыт. По мере вытекания («выкапывания») воды из емкости-таймера, она становится в легче и легче. В конце концов, наступает момент, когда груз-балласт стремится повернуть кран в положение «открыто» (и включить тем самым полив).

Тут надо сделать небольшое отступление. Для того, что бы наша система не превратилась в систему капельного полива, нам необходимо сделать так, что бы кран открывался не постепенно, а резко. Либо закрыт, либо открыт, без промежуточных положений. Это называется «триггерный эффект» или эффект тумблера. Иначе пока вода будет вытекать из емкости-таймера, кран приоткроется и достаточно много воды вытечет из поливочной емкости в режиме капельного полива. Вот этот эффект зависит, я думаю, от каждого конкретного экземпляра крана. Кран послабее откроется быстро (преодолев свое внутреннее трение), кран потуже может открываться медленно. Кроме того, возможны промежуточные заедания крана. Ведь вес груза-балласта и емкости-таймера практически одинаковы. Кроме того, преждевременное срабатывание уменьшит время задержки почти вдвое, и его надо будет компенсировать большой емкость-таймером.

Что бы гарантированно избежать таких «непонятных» полуоткрытых состояний, и заставить кран (любой экземпляр, без предварительного отбора) работать как тумблер, к грузу-балласту крепится нитка-предохранитель. Когда кран закрыт, емкость-таймер значительно тяжелее груза-балласта, нить не испытывает никакой нагрузки. По мере облегчения емкости-таймера, груз начинает постепенно перевешивать и стремится перевести кран в положение «открыто». Но предохранительная нить не дает ему этого сделать, принимая пока незначительный «лишний» вес груза на себя. По мере дальнейшего облегчения емкости-таймера перевес груза становится все больше и больше, и в конце-концов нить-предохранитель рвется. Но перевес груза уже настолько велик, что он практически мгновенно переключит любой кран в положение «открыто», включив свободный проход воде к системе поливочных шлангов.

Чего мы собственно и добивались.

Привести систему в исходное состояние просто. Надо скомпенсировать вес груза-балласта (например, подвесив его на прочный шнур или попросту сняв), потянуть за шнур с емкостью-таймером и закрыть тем самым кран. Наполнив поливочную емкость водой, дожидаемся момента отъезда. Перед самым отъездом, наполняем емкость-таймер водой, и возвращаем груз-балласт на место, «подстраховав» его тонкой ниткой. Система вновь готова полить ваши помидоры через 2-3 дня после вашего отъезда.

Таким образом, используя эту систему автоматического полива, мы сможем произвести качественный обильный полив растений в промежутке между приездами на дачу и не только спасти урожай от сгорания, но и сделать его значительно более качественным и обильным.

К достоинствам системы относится в первую очередь ее чрезвычайная простота и воспроизводимость. А также полная энергонезависимость от каких либо то ни было источников энергии (кроме земной силы тяжести, а она, слава Богу, еще ни разу не отказывала).

Из недостатков системы автоматического полива можно отметить однократность ее срабатывания, необходимость «ручного» приведения в исходное рабочее состояние и то, что она не отслеживает наличие атмосферных осадков ( в случае использования на открытом воздухе. Так же определенное время придется потратить и на настройку системы и подбор веса груза и емкости-таймера.

Впрочем, все эти недостатки очень легко устранимы, о чем я и напишу в следующей статье.

Константин Тимошенко.

Обсудить конструкцию системы автоматического полива на форуме.
