Как просверлить круглую деталь. Самодельный шаблон для сверления трубы, стержня, шара.

Раздел: Садово-дачная техника и инструмент


Те, кто занимаются «самодельным» творчеством, знают, как бывает порой трудно просверлить отверстие в стенке трубы или просверлить круглый стержень. И желательно - строго по его диаметру. Если деталь большая, еще можно как то изголиться, накернить или сделать глубокую риску надфилем. А если деталь имеет диметр всего 10-15 мм? Или надо сделать отверстие в тонкой трубке, которую не то что накернить, а и зажать то толком невозможно. И даже сверлильный станок не выручает - деталь то не зафиксирована и сверло может в любой момент «сыграть» в сторону. Или само сломаться, или деталь испортить.

Я предлагаю изготовить простые шаблоны для того, что бы можно было без проблем просверлить любую круглую деталь, будь то металлический стержень, или тонкостенная трубка.

Первый шаблон представляет собой деревянный параллелепипед из твердых пород дерева.

Вдоль его длинной стороны сделано сквозное отверстие, в которое вставляют деталь (трубку или стержень). А перпендикулярно этому отверстию, строго по оси, в боковой части шаблона просверлены отверстия разных диаметров (под разные сверла).

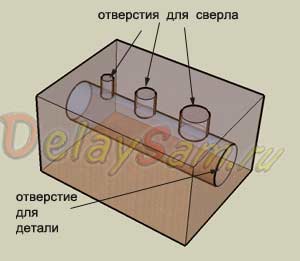

На рисунке изображены отверстия только на одной грани, на самом же деле можно задействовать и остальные три. Только надо сделать так, что бы большие отверстия были напротив больших, «соседних» по диаметру. Так как при сквозном сверлении будет немного рассверливаться и сам шаблон.

Поскольку детали бывают по диаметру разные, потребуются несколько шаблонов для сверления. Когда трубка будет незначительно меньше по диаметру, чем отверстие шаблона, то ее можно слегка подклинить, что бы она была надежно зафиксирована в шаблоне.

Но можно изготовить и универсальный шаблон, с изменяемым диаметром фиксируемой детали. Кроме того, он позволит сверлить отверстия не обязательно по центру, а со смещением, и даже фрезеровать боковую поверхность круглой детали. Например, для того, что бы сделать впоследствии врезку в трубу.

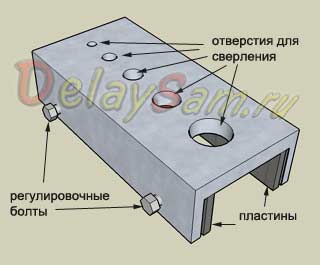

Шаблон представляет собой как бы двойную струбцину, П-образную раму с регулировочными болтами по обеим сторонам. Что бы деталь не повреждалась болтами и фиксировалась надежнее, используются губки-прокладки из металла.

Сам корпус шаблона можно сделать из толстого дюралевого швеллера или твердых пород дерева. В корпусе шаблона сверлят ряд отверстий для сверления детали.

Деталь зажимают напротив отверстий в нужном положении и производят сверление или фрезерование. При этом используют не чрезмерные усилия, а используют правильно заточенные сверла, соответствующие материалу детали.

Этот же шаблон можно использовать и как струбцинку и как мини-тиски. Например, в них можно зажать детали при склеивании. Универсальный, вобщем, инструмент. Сделайте, не пожалеете.

Кстати, даже разметить круглую деталь правильно - не вдруг как просто! Особенно маленькую. Линейку к ней не прижмешь.

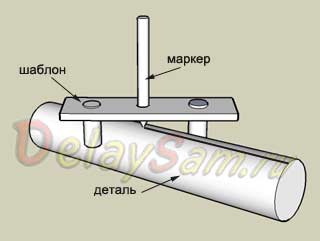

Поможет в этом еще одно приспособление – шаблон. Он представляет собой П-образную конструкцию из небольшой дощечки (пластинке) и пары шкантов, вставленных в нее. Строго посередине между краями шкантов в пластинке сделано отверстие под маркер. Устройство и принцип действия понятны из рисунка.

Размечают деталь так. Установив шаблон над деталью, его прижимают шкантами к ее боковым поверхностям. Какой бы диаметр не имела деталь, маркер все равно окажется строго по середине. Его так и называют - «шаблон – пополам». И используют его не только для разметки круглых деталей, но и любых других продолговатых. Например тогда, когда надо распустить доску пополам.

Константин Тимошенко.
