Простая самодельная гибкая лампа для рабочего стола домашней мастерской. Как самому сделать лампу.

Раздел: Садово-дачная техника и инструмент


Излишне говорить, насколько важно для продуктивной и комфортной работы удобное и качественное освещение рабочего места в домашней мастерской. Лампы на прищепках достаточно удобны и могут быть прищеплены практически в любое место, за которое можно зацепиться. Но проблема часто именно в том, что зацепиться-то и не за что. Например, тиски, как правило, крепят на краю стола, противоположном от стены и полок, за которые можно было бы зацепить лампу. А при работе с мелкими деталями освещение особенно важно, причем равномерное и с разных сторон.

Выход из такой ситуации достаточно простой. Надо сделать простую складную лампу – гармошку. Она позволить перемещать источник света в любую точку в радиусе до полутора метров (!) от места крепления, использовать дополнительные лампы с прищепками, если требуется особенно сильное освещение или освещение без теней, под разными углами. А при необходимости - «прилипать» практически вплотную к стене и не мешать работать с крупногабаритными деталями.

Для изготовления такой лампы потребуется всего три деревянных брусочка длиной 40-60 см каждый и сечением 30х40 мм. Разумеется, лучше всего применять брусочки из твердых пород дерева, но подойдет и любое, если оно качественное и без выпадающих сучков на гранях и ребрах брусочка.

Еще нужен будет короткий отрезок такого же брусочка, но длиной 10 см, для крепления на стену. Потребуются так же 3 длинных мебельных винта или коротких резьбовых шпильки, 3-6 гаек и несколько шайб под гайки и в качестве прокладок между брусками.

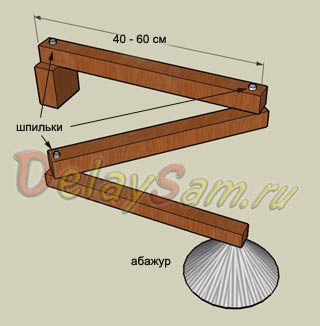

Конструкция лампы – гармошки понятна из рисунка. На концах брусочков сверлят отверстия под шпильки диаметром чуть больше, чем у шпилек, но немного. Брусок должен свободно вращаться на шпильке, но без большого люфта. С острых граней торцов брусочков снимают большую фаску. Будет лучше их вообще закруглить в вертикальной плоскости. Тогда лампа будет выглядеть опрятнее. Бруски шлифуют и покрывают лаком, краской или морилкой.

К стене надежно крепят маленький брусочек. Выбирать место для его крепления надо тщательно. Он будет центром радиуса действия нашей лампы. И необходимо выбрать место так, что бы лампа дотягивалась практически до любого места стола с запасом. А в сложенном положении - не мешала.

Во время сборки между брусочками также прокладывают шайбу, одевая ее на шпильку. Она несколько «раздвинет» брусочки между собой и они не будут цеплять друг за друга. Затягивают гайки с таким усилием, что бы брусочки достаточно свободно вращались на оси – шпильке, но не самопроизвольно, а от небольшого усилия. Тут, кстати, в качестве прокладок можно применить мягкие пластиковые шайбы. Они, в отличии от металлических не будут вдавливаться в дерево, а будут деформироваться сами, создавая тем самым сопротивление вращению.

Электрическую арматуру можно взять готовую целиком, от какой либо настольной лампы. А можно набрать по частям, в магазине электротоваров. Потребуются электрический патрон Е27 или Е14, желательно керамический, так как в данном случае он будет подогреваться горячим воздухом от лампы. (Хотя патрон с лампой можно закрепить и на боковой поверхности брусочка). Еще нужно будет метра 3-5 провода и выключатель. Неплохо приобрести специальные скобки для крепления проводов .

Еще потребуется какой либо абажур, что бы свет от лампы не бил в глаза, а освещал рабочее пространство. Можно его использовать от какой либо лампы и купить специально.

Провод прокладывается вдоль каждого брусочка и крепится 3-мя скобками на каждом. Тогда он не будет мешаться и будет вообще незаметен. Если у вас есть фрезерный инструмент или шпунтубель, и вы сможете прорезать в каждом бруске небольшой паз для провода, будет еще лучше.

В местах поворота из провода делается петля, что бы провод не перекручивался при поворотах лампы и не натягивался. Так он прослужит гораздо дольше.

Выключатель можно установить там, где вам удобнее, в разрез провода. На стене или непосредственно у абажура.

Весьма удобно будет использовать вместо специального абажура узел от лампы с прищепкой целиком. Тогда появится возможность поворачивать лампу в вертикальной плоскости. А можно использовать и просто лампу на прищепке, причем не одну.

Вот такая простая самодельная лампа, на изготовление которой вы потратите не больше пары часов, позволит вам решить все проблемы с освещением на рабочем месте в вашей домашней мастерской или гараже. Пригодится такая лампа и летней кухне, и во дворе садового домика.

Несмотря на простоту конструкции, рекомендую отнестись к изготовлению такой лампы со всей ответственностью, так как в ней будет присутствовать напряжение 220 Вольт, в непосредственной близости от вас. Поэтому провод лучше использовать в двойной изоляции, и не применять неблагонадежные элементы к конструкции, металлические абажуры, разболтанные патроны. Все соединения проводов необходимо тщательно изолировать.

Если вы решите использовать вместо деревянных брусочков металлический профиль, его надо будет обязательно заземлить, а саму лампу подключить через автомат защиты сети, реагирующий на утечку тока в заземление. Тогда самодельная лампа прослужит вам верой и правдой много лет.

Константин Тимошенко
