Простой шаблон для сверления отверстий под углом к поверхности материала. Сверлим точно!

Раздел: Садово-дачная техника и инструмент


Иногда у домашнего мастера возникает потребность провести сверление под определенным углом к поверхности материала. Да что там под углом. Не всегда и перпендикулярность удается выдержать. А это особенно важно, если мастер работает с деревом, изготавливает мебель и использует невидимое соединение деталей на шкантах. Там перпендикулярность сверления просто необходима для обеспечения качественного соединения.

Разумеется, в таких случаях обычно используют шаблоны – кондукторы.

Самый простой вариант - это брусочек дерева, в котором просверлены несколько направляющих отверстий под разными углами к граням брусочка (обычно это 15, 30, 45 и 60 градусов). Сквозь этот брусочек и проводят сверление. Однако у такой конструкции есть существенный недостаток - сложность изготовления самого шаблона. Для его изготовления требуется как минимум сверлильный станок, да еще с возможностью наклона заготовки на определенный угол. Поэтому такие шаблоны не получили распространения.

Между тем, есть возможность изготовить сверлильный шаблон дома из подручных материалов и при этом не потребуется никакое специальное оборудование!

Нам потребуется пара кусочков толстой фанеры и несколько отрезков металлической трубки (дюралевой или медной). Важно подобрать трубку, у которой внутренний диаметр чуть больше диаметра сверла.

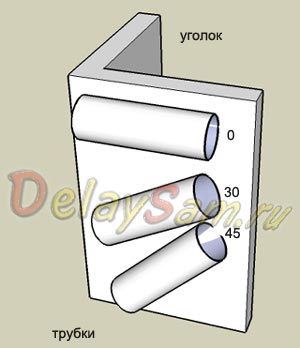

Сначала соединяем кусочки фанеры в уголок (можно использовать и готовый металлический или просто деревянный брусок). Затем с помощью хомутов или эпоксидной смолы крепим отрезки трубок под разными углами к одной из граней шаблона. Измерения проводим с помощью транспортира или используя правило «золотого треугольника». Напомню его: В треугольнике с соотношением сторон 3:4:5, один угол прямой (90 гр), один 60 гр, а один – 30 гр. Угол в 15 градусов можно получить, согнув «угол» в 30 гр. пополам, а 45 гр получается в результате такой операции с углом 90 градусов.

Можно сделать шаблон с одной трубкой, если в ней просверлить пару отверстий перпендикулярно оси, в ее боковых стенках. Отверстия обращенное к внешней поверхности необходимо расширить, а сквозь них закрепить трубку на шаблоне парой мелких саморезов. Тогда выкрутив один из них, всегда можно будет повернуть трубку вокруг оси другого самореза и придать оси трубки определенный угол по отношении к грани, совпадающей с плоскостью материала, который надо сверлить.

Рекомендую так же сделать несколько шаблонов с трубками разных диаметров. Так как если трубка шаблона будет намного больше диаметра сверла, то во-первых точность сверления резко снижается. Во-вторых, можно сломать сверло.
