Самодельная система домашнего и наружного видеонаблюдения и видеорегистрации с помощью веб-камеры.

Раздел: Фото и Видео


Сидя за компьютером в полном творческом процессе или за игрой, меня часто отвлекал мой верный пёс своим лаем, приходилось отрывать свою пятую точку от любимого кресла, выходить во двор и глядеть кто там. Оказывается просто почтальон проходил и сунул прессу в ящик или дети шумно пробегали мимо двора. В общем зря беспокоился. Вот и пришла идея выглядывать за забор, не отрывая глаз от монитора, одним щелчком мышки.

Для этого дела как нельзя лучше подходит веб-камера. Во первых дешево, в сравнении с другими системами видеонаблюдения, во вторых никакого дополнительного оборудованья устанавливать не надо. В драйвере, идущем вместе с камерой достаточно неплохая программа, позволяющая виртуально поворачивать камеру на некоторый угол по горизонтали и вертикали, и даже переворачивать изображение. Можно вести запись видеосюжета на жесткий диск или делать фото. Также регулируется яркость, контрастность и цветность. Что очень помогает подстраивать изображение в зависимости от освещенности на улице и времени суток. А вот в темноте камера слепа как крот, но это дело поправимо, если установить дополнительное освещение просматриваемого участка.

Основная трудность заключалась в удлинения провода камеры, потому что такого длинного USB-кабеля мне купить не удалось. А так же в изготовлении защитного бокса и установки видеокамеры в нужном месте.

Начнём с провода. Для того, что бы удлинить кабель, хладнокровно разрезаем его пополам, между камерой и USB штекером, снимаем на пару сантиметров защитную оболочку на обоих концах провода. И видим там четыре жилки, да ещё и в оплётке. Ура! они разного цвета, уже легче. И того нам значит понадобится пять проводков нужной длины. Обязательно тщательно промерьте расстояние от места предполагаемой установки камеры до вашего компьютера, нужно стараться, чтобы провод был как можно короче.

Не знаю, насколько влияет экран оплётки на качество изображения, но у меня удлинитель получился десять метров, без экрана. Никаких посторонних наводок и ухудшения качества изображения я не наблюдаю. Провода желательно брать как можно тоньше, но обязательно в изоляции. Обмоточный эмалированный для этих целей не годится. У меня нашёлся телефонный кабель с двадцатью тонкими цветными проводками. Пришлось аккуратно разрезать защитную оболочку и извлечь пять нужных проводков. Хорошо конечно, если провода разного цвета, но можно и одноцветным… Просто в этом случае потребуется их прозвонка, что бы ничего не перепутать.

Укладываем кабель пропуская его в отверстия, просверленные в стенах вашего жилища. И уже на своём рабочем столе подпаиваем вилку USB соответственно записанными цветами и тщательно изолируем все места пайки. Можно включать, на проверку работоспособности шлейфа.

Нужно учесть, что в помещении и на улице большая разность освещения. Поэтому после первого включения может показаться, что ничего не работает. Не надо паниковать, особенно если уверены, что с проводами ничего не напутали. Надо открыть настройки в программе и покрутить яркость или поменять флажки. Программа была на английском, я в нём не силён, поэтому действовал методом втыка, и успех пришел.

Когда появится картинка, можно двигаться дальше. Окончательную настройку пройдется повторить уже после установки уличной веб-камеры на место.

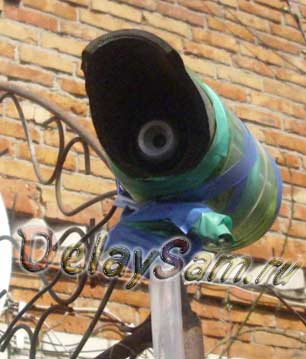

Веб-камера предназначена для работы в помещении, поэтому надо обязательно защитить её от атмосферного воздействия. Можете сами проявить смекалку, а я для этого использовал отрезок пластиковой бутылки. Может это и не эстетично зато как говорил герой Лёлик- зато дешево, надёжно и практично. Для тех, кто решил идти по моему пути, разрезаем бутылку 1.5 литра пополам, нам понадобится половинка с донышком. Конструкция защитного кожуха – бокса понятна из фотографии.

Да, и еще главная деталь, это солнцезащитный козырёк. Делать его нужно из светонепроницаемого материла, чтобы прямые солнечные лучи не попадали в объектив камеры ни при каких обстоятельствах. Я использовал резину от автомобильной камеры. Оборачиваем нашу камеру полоской резины, так чтобы образовался козырек сантиметра на четыре от объектива, и вставляем в нашу бутылку. Если будет мешать подставка камеры, в бутылке допускается сделать разрез в этот разрез можно пропустить и кабель. Только в дальнейшем устанавливать камеру нужно этим разрезом обязательно вниз. Камера должна находится выше наблюдаемого объекта, и наклонена донышком верх, а объективом вниз. Это избавит от попадания атмосферных осадков на камеру. У меня забор сплошной, высотой в два метра. Камера установлена на высоте два с половиной метра и на полтора метра в стороне от калитки и на 30 см. вглубь двора. После установки потребуется ещё раз подстроить программу. Картинка конечно не Голливуд, но люди вполне узнаваемы в лицо.

У меня уже два года стоит такая «игрушка», и работает при летней жаре, а у нас она бывает не шуточная, выше 40 С в тени, тем более камера висит на солнцепёке и при зимних морозах -20, выдерживает!

Юрий Яценко
