Умер инверторный сварочник или частотник, и первым подозреваемым идёт силовой ключ — IGBT-транзистор. Проверить его обычным мультиметром можно, но методика неочевидная и половину неисправностей она не ловит. Китайский тестер LCR-T4 за 700 рублей делает это за пять секунд и сам определяет распиновку.
Разберём, как им пользоваться, что означают показания и — главное — чего этот тестер не умеет, потому что на этом чаще всего попадаются.

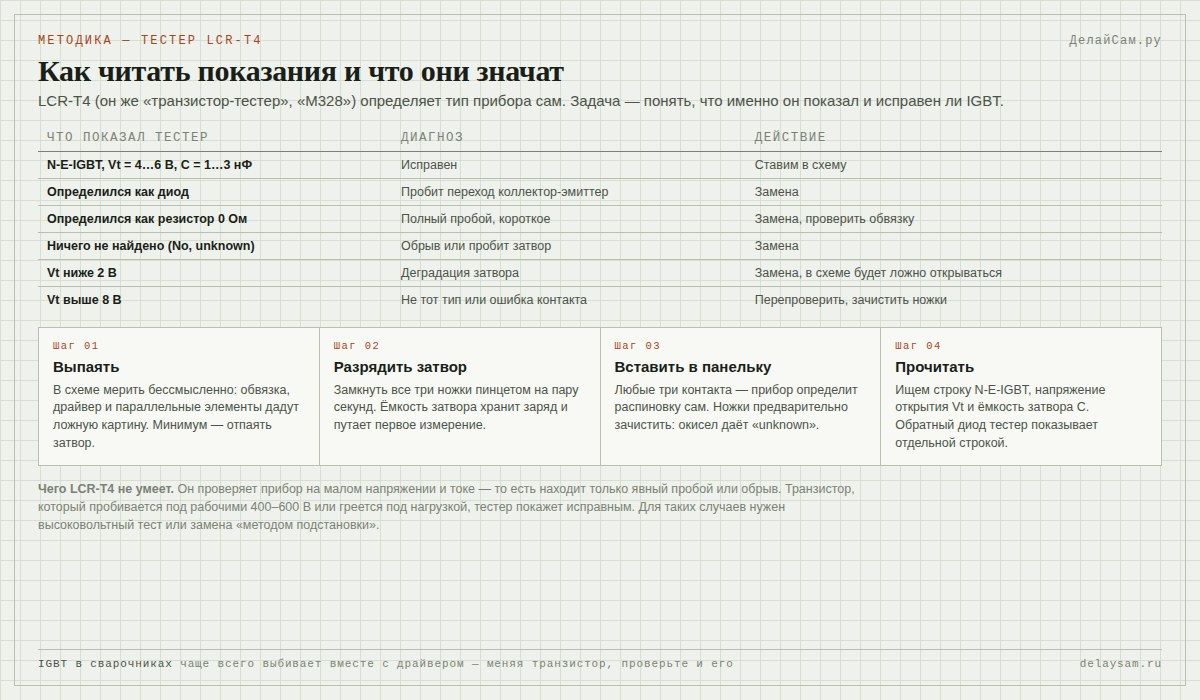

Методика — тестер LCR-T4
Как читать показания и что они значат
LCR-T4 (он же «транзистор-тестер», «M328») определяет тип прибора сам. Задача — понять, что именно он показал и исправен ли IGBT.
| Что показал тестер | Диагноз | Действие |
|---|---|---|
| N-E-IGBT, Vt = 4…6 В, C = 1…3 нФ | Исправен | Ставим в схему |
| Определился как диод | Пробит переход коллектор-эмиттер | Замена |
| Определился как резистор 0 Ом | Полный пробой, короткое | Замена, проверить обвязку |
| Ничего не найдено (No, unknown) | Обрыв или пробит затвор | Замена |
| Vt ниже 2 В | Деградация затвора | Замена, в схеме будет ложно открываться |
| Vt выше 8 В | Не тот тип или ошибка контакта | Перепроверить, зачистить ножки |
-
Выпаять
В схеме мерить бессмысленно: обвязка, драйвер и параллельные элементы дадут ложную картину. Минимум — отпаять затвор.
-
Разрядить затвор
Замкнуть все три ножки пинцетом на пару секунд. Ёмкость затвора хранит заряд и путает первое измерение.
-
Вставить в панельку
Любые три контакта — прибор определит распиновку сам. Ножки предварительно зачистить: окисел даёт «unknown».
-
Прочитать
Ищем строку N-E-IGBT, напряжение открытия Vt и ёмкость затвора C. Обратный диод тестер показывает отдельной строкой.
Чего LCR-T4 не умеет. Он проверяет прибор на малом напряжении и токе — то есть находит только явный пробой или обрыв. Транзистор, который пробивается под рабочими 400–600 В или греется под нагрузкой, тестер покажет исправным. Для таких случаев нужен высоковольтный тест или замена «методом подстановки».
Прибор определяет тип и распиновку сам. Ваша задача — правильно прочитать результат.
IGBT в сварочниках чаще всего выбивает вместе с драйвером — меняя транзистор, проверьте и его
Что такое LCR-T4
Он же M328, он же «транзистор-тестер» — плата с микроконтроллером ATmega328, экраном и панелькой ZIF на три группы контактов. Определяет транзисторы (биполярные, полевые, IGBT), диоды, стабилитроны, тиристоры, резисторы, конденсаторы и катушки.
Стоит 600–900 рублей в сборе. Питание — «Крона» или литиевый аккумулятор.
Ключевое удобство: распиновку искать не надо. Вставляете ножки в любые три контакта, прибор сам разбирается, где затвор, где коллектор, где эмиттер.
Порядок проверки
Шаг 1. Выпаять
Это не перестраховка. В схеме транзистор обвешан драйвером, резисторами затвора, снабберами и параллельными ключами — тестер измерит их все вместе и выдаст ерунду.
Минимум, который допустим, — отпаять вывод затвора. Но надёжнее выпаять целиком.
Шаг 2. Разрядить затвор
У IGBT ёмкость затвора несколько нанофарад, и она держит заряд. Заряженный затвор даёт при первом измерении полную ерунду — прибор покажет короткое или «unknown».
Замкните все три ножки пинцетом или отвёрткой на пару секунд. Это же нужно делать перед каждым повторным измерением.
Шаг 3. Зачистить и вставить
Окисел на ножках — вторая причина ложного «unknown». Пройдитесь ластиком или мелкой шкуркой.
Вставляем в панельку, поднимаем рычажок, нажимаем кнопку.
Шаг 4. Прочитать
На исправном IGBT прибор покажет:
- Тип: N-E-IGBT (N-канальный с изолированным затвором)
- Распиновку: какая ножка G, C, E
- Vt — пороговое напряжение открытия, норма 4–6 вольт
- C — ёмкость затвора, обычно 1–3 нФ для транзисторов на 30–60 А
- Отдельной строкой — встроенный обратный диод, если он есть
Расшифровка показаний
Показал диод. Пробит переход коллектор-эмиттер, транзистор «звонится» как обычный p-n переход. Замена.
Показал резистор 0 Ом. Полный пробой, короткое замыкание. Замена — и обязательно проверьте обвязку: такой пробой обычно уносит с собой драйвер и резисторы затвора.
Ничего не найдено. Обрыв внутри корпуса или пробитый затвор. Сначала убедитесь, что дело не в окисле и не в заряде на затворе, потом меняйте.
Vt ниже 2 вольт. Деградация затворного диэлектрика. Формально прибор рабочий, но в схеме он будет приоткрываться от наводок — и рано или поздно откроется одновременно со вторым ключом плеча. Замена.
Vt выше 8 вольт. Либо перед вами не IGBT, а что-то другое, либо плохой контакт. Перепроверьте.
Чего тестер не умеет — и это важно
LCR-T4 проверяет прибор напряжением около 5 вольт и током в миллиамперы. Он находит только явный пробой или обрыв.
Транзистор, который пробивается под рабочими 400–600 вольт, или тот, что открывается нормально, но греется под нагрузкой из-за возросшего сопротивления канала, — тестер покажет как исправный.
Это самая частая ловушка: «проверил, все четыре ключа целые» — а сварочник всё равно уходит в защиту. Для таких случаев нужен либо высоковольтный тест, либо проверка методом подстановки заведомо исправного.
Практика: сварочный инвертор
В типовом инверторе стоит от двух до шести IGBT. Если пробило один — меняют все в плече, а лучше все сразу. Оставшиеся уже отработали в аварийном режиме, и второй выход из строя — вопрос недель.
Ставить нужно транзисторы из одной партии: разброс параметров приводит к неравномерному распределению тока и повторному пробою.
И проверяйте драйвер. IGBT редко умирает сам по себе — обычно его убивает драйвер, потерявший форму импульса или переставший закрывать ключ вовремя.
Частые вопросы
Можно ли проверить IGBT обычным мультиметром?
Да, в режиме прозвонки: между C и E в обе стороны сопротивление должно быть бесконечным (кроме встроенного диода в одну сторону), между G и E — тоже бесконечность. Но пороговое напряжение и ёмкость затвора мультиметр не покажет, а именно они говорят о деградации.
Тестер показывает разные значения при повторных измерениях.
Не разряжен затвор либо плохой контакт в панельке. Замкните ножки и повторите.
Подойдёт ли LCR-T4 для мощных модулей?
Для модулей на 100+ ампер ёмкость затвора выходит за диапазон измерения, и прибор часто отказывается их опознавать. Тип он определит, но цифрам верить не стоит.
Как отличить IGBT от полевого MOSFET?
Тестер напишет прямо: N-E-IGBT против N-E-MOS. Внешне корпуса одинаковые, и по маркировке без даташита не разберёшься.
Стоит ли брать LCR-T7 вместо T4?
T7 — та же схема с цветным экраном и чуть более свежей прошивкой. Функционально разницы для этой задачи нет.
