Плоская кровля в ArchiCAD рисуется за пять минут, а вот сделать её считаемой — с уклонами на чертеже, составом пирога в выносках и корректными объёмами в спецификации — получается не сразу. Три нужных инструмента живут в трёх разных местах интерфейса, и каждый ищут отдельно.
Разберём маркер уклона, флажок слоёв и подсчёт объёмов — и заодно самую частую причину, по которой маркер отказывается показывать уклон.

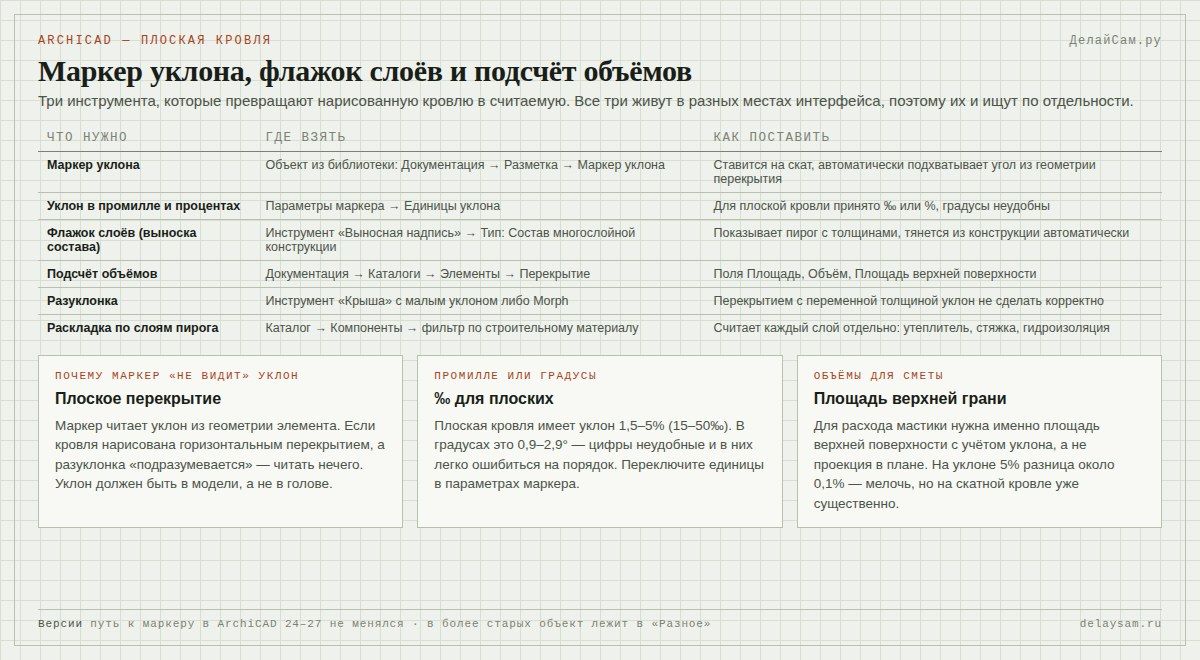

ArchiCAD — плоская кровля
Маркер уклона, флажок слоёв и подсчёт объёмов
Три инструмента, которые превращают нарисованную кровлю в считаемую. Все три живут в разных местах интерфейса, поэтому их и ищут по отдельности.
| Что нужно | Где взять | Как поставить |
|---|---|---|
| Маркер уклона | Объект из библиотеки: Документация → Разметка → Маркер уклона | Ставится на скат, автоматически подхватывает угол из геометрии перекрытия |
| Уклон в промилле и процентах | Параметры маркера → Единицы уклона | Для плоской кровли принято ‰ или %, градусы неудобны |
| Флажок слоёв (выноска состава) | Инструмент «Выносная надпись» → Тип: Состав многослойной конструкции | Показывает пирог с толщинами, тянется из конструкции автоматически |
| Подсчёт объёмов | Документация → Каталоги → Элементы → Перекрытие | Поля Площадь, Объём, Площадь верхней поверхности |
| Разуклонка | Инструмент «Крыша» с малым уклоном либо Morph | Перекрытием с переменной толщиной уклон не сделать корректно |
| Раскладка по слоям пирога | Каталог → Компоненты → фильтр по строительному материалу | Считает каждый слой отдельно: утеплитель, стяжка, гидроизоляция |
Плоское перекрытие
Маркер читает уклон из геометрии элемента. Если кровля нарисована горизонтальным перекрытием, а разуклонка «подразумевается» — читать нечего. Уклон должен быть в модели, а не в голове.
‰ для плоских
Плоская кровля имеет уклон 1,5–5% (15–50‰). В градусах это 0,9–2,9° — цифры неудобные и в них легко ошибиться на порядок. Переключите единицы в параметрах маркера.
Площадь верхней грани
Для расхода мастики нужна именно площадь верхней поверхности с учётом уклона, а не проекция в плане. На уклоне 5% разница около 0,1% — мелочь, но на скатной кровле уже существенно.
Все три инструмента тянут данные из модели. Если в модели уклона нет — показывать нечего.
Версии путь к маркеру в ArchiCAD 24–27 не менялся · в более старых объект лежит в «Разное»
Маркер уклона
Библиотечный объект: Документация → Разметка → Маркер уклона. Ставится на скат и автоматически подхватывает угол из геометрии элемента.
Первое, что нужно сделать после установки, — переключить единицы. В параметрах объекта есть выбор: градусы, проценты, промилле, отношение.
Для плоской кровли принято промилле или проценты. Уклон плоской кровли — 1,5–5%, то есть 15–50‰. В градусах это 0,9–2,9° — цифры неудобные, и в них легко ошибиться на порядок при чтении чертежа.
Почему маркер не показывает уклон
Самая частая проблема, и причина всегда одна: уклона нет в модели.
Маркер не рисует уклон, он его читает из геометрии. Если кровля нарисована горизонтальным перекрытием, а разуклонка «подразумевается по проекту» — читать нечего, маркер честно покажет ноль.
Значит, уклон надо смоделировать. Три способа:
- Инструмент «Крыша» с малым уклоном — самый правильный путь. Крыша в ArchiCAD умеет и один процент.
- Morph — для сложной разуклонки с разными скатами к нескольким воронкам.
- Перекрытие с наклонной верхней гранью через операции твердотельного моделирования — работает, но неудобно редактировать.
Чего делать точно не стоит — пытаться изобразить уклон переменной толщиной перекрытия. Объёмы посчитаются неверно, и маркер всё равно не сработает.
Флажок слоёв
Это выноска, показывающая состав многослойной конструкции с толщинами. Инструмент — «Выносная надпись», тип — «Состав многослойной конструкции».
Главное достоинство: состав тянется из самой конструкции автоматически. Поменяли толщину утеплителя в настройках перекрытия — флажок на всех листах обновился сам.
Порядок слоёв в выноске совпадает с порядком в конструкции, поэтому имеет смысл один раз аккуратно назвать строительные материалы: не «Материал 1», а «Утеплитель ЭППС 150 мм». Эти же имена потом попадут в спецификацию.
Подсчёт объёмов
Документация → Каталоги → Элементы → Перекрытие (или Крыша).
Ключевые поля для кровли:
- Площадь — проекция в плане
- Площадь верхней поверхности — реальная площадь с учётом уклона. Именно она нужна для расхода мастики или рулонного материала
- Объём — для стяжки и засыпной разуклонки
- Периметр — для примыканий и парапетных фартуков
На уклоне 5% разница между проекцией и реальной площадью около 0,1% — пренебрежимо. Но привычку брать верхнюю поверхность лучше выработать сразу: на скатной кровле в 30° разница уже 15%, и это деньги.
Раскладка по слоям пирога
Чтобы посчитать каждый слой отдельно — утеплитель кубами, стяжку кубами, гидроизоляцию квадратами, — нужен каталог не элементов, а компонентов: Каталоги → Компоненты, с фильтром по строительному материалу.
Тогда ArchiCAD разложит многослойную конструкцию на составляющие и посчитает каждую.
Это как раз то место, где окупается аккуратное именование материалов на этапе моделирования.
Практический порядок
- Смоделировать кровлю инструментом «Крыша» с реальным уклоном к воронкам.
- Задать многослойную конструкцию с осмысленными именами материалов.
- Поставить маркеры уклона на каждый скат, единицы — промилле.
- Поставить флажки состава в двух-трёх характерных местах.
- Собрать каталог компонентов с фильтром по материалам — это и есть ведомость расхода.
После этого любое изменение в модели автоматически прокатывается и на чертежи, и на спецификацию. Ради этого ArchiCAD и берут.
Частые вопросы
Маркер показывает уклон, но не тот.
Скорее всего он привязался к соседнему скату. Удалите и поставьте заново, кликнув строго внутри нужной плоскости.
Как показать уклон стрелкой направления стока?
У маркера есть параметр отображения — стрелка, треугольник, только текст. Для кровли обычно берут стрелку в сторону понижения.
Где взять объём засыпной разуклонки?
Смоделировать её отдельным элементом (Morph или крыша) с материалом «керамзит» и взять объём из каталога. Через переменную толщину перекрытия корректно не посчитается.
Флажок показывает не все слои.
В параметрах выноски есть галочки, какие слои отображать, и минимальная толщина для показа. Тонкие плёнки часто отфильтрованы по умолчанию.
В какой версии это работает?
Путь к маркеру уклона не менялся в ArchiCAD 24–27. В более старых версиях объект лежал в разделе «Разное» библиотеки.
