Кладка отопительного щитка 4×3,5 кирпича с варочной плитой

Отопительный щиток 4×3,5 кирпича — рабочая лошадка для дачного дома и небольшой избы: греет 25–30 квадратов, готовит на плите, требует около 420 кирпичей и умещается в габарит метр на девяносто. При этом он двухколпаковый, а значит отдаёт в дом тепло, которое канальная печь выбрасывает в трубу.

Разберём схему, материалы, узловые ряды и режим сушки — тот самый, из-за нарушения которого печь трескается в первую же зиму.

Сразу о безопасности

Печь — это открытый огонь, угарный газ и три тонны кирпича над головой. Прежде чем что-то класть:

• Разделка — расстояние от внутренней поверхности дымохода до сгораемых конструкций — не меньше 380 мм.
• Отступка от стены — 130 мм с негорючей изоляцией, если стена деревянная.
• Проход через перекрытие и кровлю делается по СП 7.13130 с распушкой и негорючей засыпкой.
• Перед топочной дверцей на полу — предтопочный лист 700×500 мм.
• Фундамент под печь — отдельный, не связанный с фундаментом дома, иначе неравномерная осадка порвёт кладку.

Если дом жилой и капитальный — проект дымохода и приёмку лучше не пропускать. Экономия здесь оплачивается пожаром.

Почему колпаковая, а не канальная

В канальной печи горячие газы бегут по последовательным каналам и уходят в трубу довольно горячими — часть тепла улетает.

В колпаковой газы попадают в замкнутый сверху объём — колпак. Горячие остаются наверху и отдают тепло кладке, охладившиеся опускаются по периферии и уходят дальше. Работает естественное расслоение по температуре, без всякой автоматики.

Практический итог: при том же расходе дров щиток прогревается равномернее и держит тепло дольше. Плюс колпаковая схема менее чувствительна к качеству тяги.

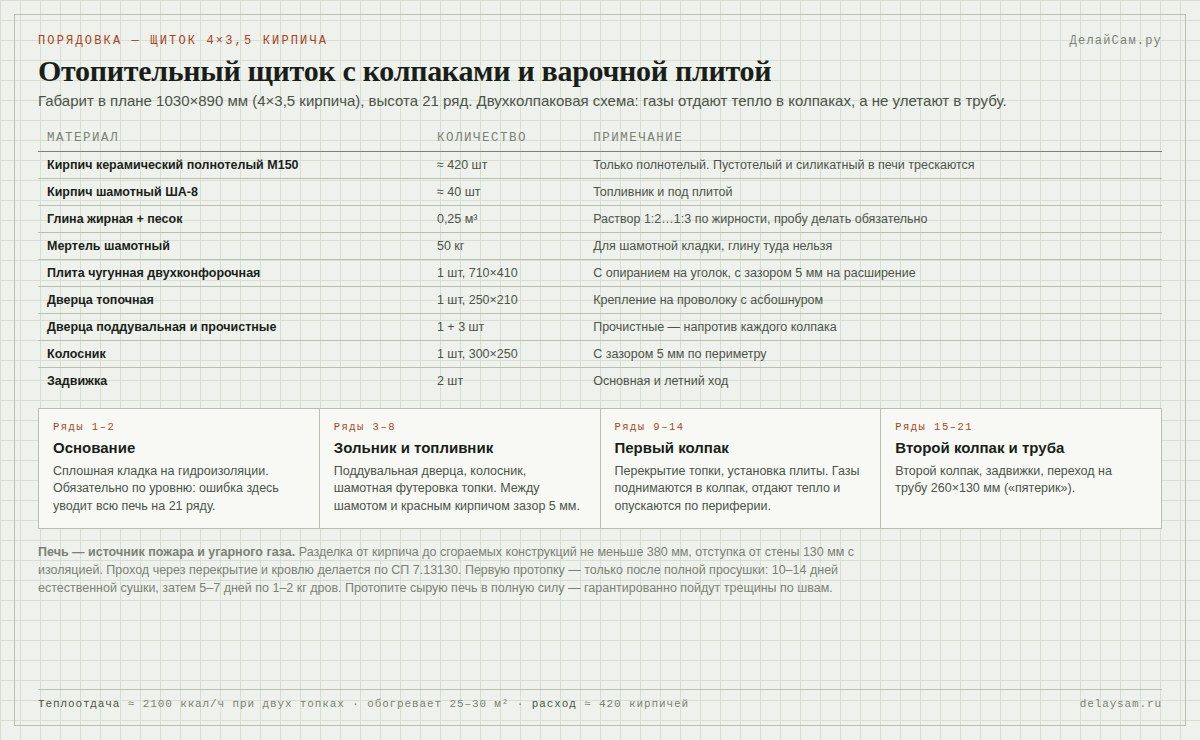

Материалы

Кирпич — только керамический полнотелый М150. Не пустотелый, не силикатный, не облицовочный. Пустоты в кирпиче при циклическом нагреве становятся концентраторами напряжений, и кирпич лопается. Силикатный при нагреве просто разрушается.

Шамот ША-8 — на топливник и под плиту, около 40 штук.

Раствор: для красного кирпича — глиняно-песчаный 1:2…1:3 в зависимости от жирности глины. Пропорцию подбирают пробой: скатать колбаску 1,5 см, обернуть вокруг скалки — жирная растрескается слегка, тощая развалится, нормальная согнётся с мелкими трещинками.

Для шамота — только мертель. Глина с шамотом не работает: разные коэффициенты расширения.

Цемент в печной кладке недопустим нигде, кроме фундамента.

Ключевые ряды

Ряды 1–2. Основание

Сплошная кладка по гидроизоляции. Здесь важен только уровень: ошибка в три миллиметра на первом ряду превращается в сантиметр к двадцать первому.

Ряды 3–8. Зольник и топливник

Поддувальная дверца, колосниковая решётка, шамотная футеровка топки.

Два обязательных зазора: колосник ставится с зазором 5 мм по периметру, и между шамотной футеровкой и красным кирпичом тоже оставляется 5 мм (заполняется базальтовым картоном). Шамот расширяется сильнее — без зазора он разорвёт наружную стенку.

Дверцы крепятся на отожжённую проволоку с асбестовым или базальтовым шнуром по периметру рамки.

Ряды 9–14. Плита и первый колпак

Перекрытие топливника, установка чугунной плиты. Плита ложится на уголок с зазором 5 мм на температурное расширение и на тонкий слой глины — не на раствор впритык.

Выше начинается первый колпак.

Ряды 15–21. Второй колпак и труба

Второй колпак, основная задвижка и задвижка летнего хода (прямой выход в трубу, чтобы летом готовить, не прогревая массив). Переход на трубу сечением 260×130 мм.

Прочистные дверцы — напротив каждого колпака. Без них через три года печь начнёт дымить, и вы будете разбирать кладку.

Сушка — этап, который нельзя пропустить

В свежей кладке около 200 литров воды. Если растопить в полную силу сразу, она превратится в пар внутри швов и разорвёт их.

Режим такой:

1. 10–14 дней естественной сушки. Все дверцы и задвижки открыты, в помещении сквозняк.
2. 5–7 дней протопки по 1–2 кг сухих дров — щепа, стружка, тонкие поленья. Печь должна быть чуть тёплой, не горячей.
3. Признак готовности: на задвижке перестал появляться конденсат после протопки.
4. Только после этого — выход на рабочую закладку.

Терпения хватает не всем, и это самая частая причина трещин по швам в первую же зиму.

Частые ошибки

Толстые швы. Норма — 3–5 мм для красного кирпича, 3 мм для шамота. Толстый шов выкрашивается первым, через него идут газы.

Кирпич не замочен. Сухой кирпич мгновенно вытягивает воду из раствора, и шов не набирает прочности. Красный кирпич замачивают на минуту, шамот — только ополаскивают.

Нет зазоров на расширение. Разобрали выше: колосник, плита, футеровка.

Общий фундамент с домом. Печь и дом садятся по-разному, кладку рвёт.

Внутренние швы затёрты «для красоты». Внутренние поверхности каналов не затирают и не штукатурят: раствор отвалится и забьёт канал.

Частые вопросы

Сколько кирпича точно?
Около 420 штук красного и 40 шамотного на 21 ряд. Берите с запасом 10% на бой и подгонку.

Можно ли класть на готовый деревянный пол?
Нет. Печь весит порядка 1,5–2 тонн, нужен отдельный фундамент глубиной ниже промерзания либо усиленная плита.

Сколько времени занимает кладка?
У человека с опытом — 3–4 дня. Первый раз в жизни — неделя, и это нормально: спешка в порядовке дороже времени.

Чем отделать снаружи?
Расшивка шва — лучший вариант, печь дышит. Штукатурить можно только глиняно-известковым составом и не раньше, чем через месяц после первой протопки. Плитку — на специальный термоклей и по сетке.

Что делать, если печь дымит?
Сначала проверить: открыты ли задвижки, не забиты ли каналы, есть ли приток воздуха в помещение (в герметичном доме с пластиковыми окнами печи часто не хватает воздуха). Если тяга слабая при всём открытом — короткая труба, наращивайте.
