Насос «Ручеёк»: обратный клапан, отверстие в шланге и защита от сухого хода

«Ручеёк» стоит три тысячи, качает двадцать литров в минуту и умирает за один сезон, если повесить его в колодец как есть. Насос вибрационный, у него нет ни защиты от сухого хода, ни обратного клапана, ни тепловой защиты — всё это вешается снаружи и стоит вместе меньше самого насоса.

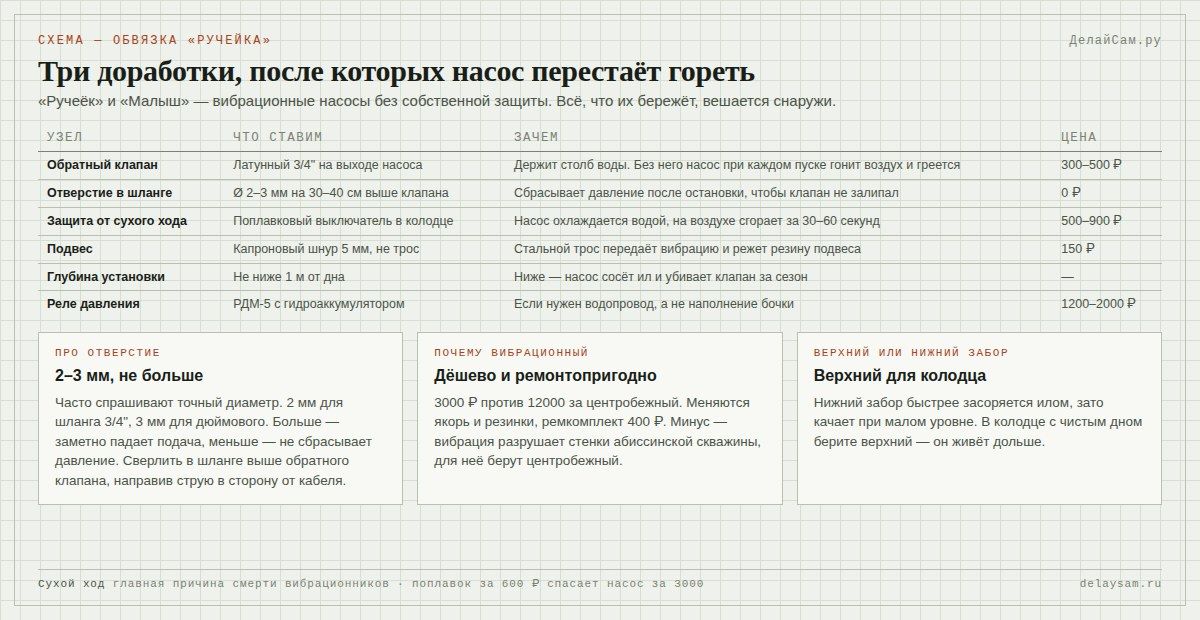

Разберём три доработки, после которых он живёт по пять-семь лет, и заодно ответим на вопрос, который чаще всего задают: какого диаметра сверлить отверстие в шланге.

1. Обратный клапан

Ставится латунный клапан 3/4″ прямо на выходе насоса, до шланга. Задача — удержать столб воды в напорной линии после остановки.

Без клапана происходит вот что: насос выключился, вода из шланга ушла обратно в колодец, шланг заполнился воздухом. При следующем пуске насос несколько секунд гонит воздух — а вибрационник охлаждается перекачиваемой водой. Каждый пуск — это микроперегрев. Двести пусков за сезон, и якорь начинает клинить.

Клапан обязательно латунный, а не пластиковый: пластиковый лепесток от вибрации разбивается за пару месяцев.

2. Отверстие в шланге

Вот тут и возникает главный вопрос. Отвечаю прямо: 2 мм для шланга 3/4″, 3 мм для дюймового. Сверлить на 30–40 см выше обратного клапана.

Логика такая. Клапан держит столб воды — это хорошо для пусков, но плохо для самого клапана: он остаётся под давлением постоянно и со временем залипает. Маленькое отверстие медленно стравливает давление после остановки, и клапан отдыхает.

Побочный бонус — если насос по недосмотру работает при закрытом кране, через отверстие идёт хоть какой-то поток, и он не запирается наглухо.

Диаметр критичен в обе стороны. Больше 3 мм — заметно падает подача, часть воды всё время льётся обратно в колодец. Меньше 2 мм — забивается взвесью за месяц и перестаёт работать.

Струю направляйте в сторону от питающего кабеля: постоянно мокрая изоляция в месте изгиба — это будущее замыкание.

3. Защита от сухого хода

Самая частая причина смерти вибрационных насосов. Ушла вода в колодце, насос молотит на воздухе — и сгорает за 30–60 секунд. Тепловой защиты у него нет.

Решение — поплавковый выключатель за 500–900 рублей, подвешенный в колодце на 20–30 см выше насоса и включённый в разрыв питающего провода. Ушла вода ниже поплавка — цепь разорвана.

Альтернатива подороже — реле сухого хода по давлению, но для наполнения бочки поплавок и проще, и надёжнее.

Как вешать

Подвес — капроновый шнур 5 мм, не стальной трос. Трос жёстко передаёт вибрацию на точку крепления и перетирает резиновый амортизатор на корпусе насоса. Капрон её гасит.

Между шнуром и проушиной насоса обязательно резиновая вставка — подойдёт кусок автомобильной камеры или отрезок толстого шланга.

Глубина: не ниже метра от дна. Ниже насос начинает подсасывать ил, который убивает клапан и забивает сетку за один сезон. И не выше метра от поверхности — при падении уровня схватит воздух.

Кабель крепим к шнуру стяжками с шагом полметра, но не в натяг: он не должен нести вес насоса.

Верхний или нижний забор

«Ручеёк» выпускают в двух вариантах. Нижний забор качает при меньшем уровне воды, но быстрее засоряется илом. Верхний живёт дольше и меньше мутит воду.

Для колодца с чистым дном берите верхний. Для скважины с малым дебитом — нижний, но тогда защита от сухого хода становится не пожеланием, а обязательным условием.

Если нужен водопровод, а не бочка

Тогда к обвязке добавляется гидроаккумулятор на 24–50 литров и реле давления РДМ-5. Насос включается, когда давление в системе падает до 1,6–1,8 атм, и выключается на 2,8–3,0.

Учтите: вибрационник для постоянного водопровода — компромисс. Он рассчитан на периодическую работу, а не на десятки пусков в сутки. Если воду берут регулярно, дешевле сразу поставить центробежный.

Чего с вибрационником делать нельзя

• Опускать в абиссинскую скважину. Вибрация разрушает песчаный пласт вокруг трубы и заиливает скважину. Это не суеверие, а типовая история.
• Ставить на регулятор оборотов. Насос рассчитан на сетевую частоту, при снижении напряжения он греется, а не замедляется.
• Оставлять на зиму в воде. Лёд разрывает корпус.
• Качать через длинный тонкий шланг. На 50 метрах шланга 1/2″ подача падает вдвое. Ставьте 3/4″ минимум.

Частые вопросы

Насос гудит, но не качает.
Три причины по частоте: залип обратный клапан, забилась входная сетка, порвана резиновая диафрагма. Первые две лечатся за десять минут, третья — ремкомплектом за 400 рублей.

Бьёт током при касании воды.
Немедленно обесточить. Пробой обмотки на корпус. Обязательно УЗО на 30 мА на всей линии — на даче с колодцем это не опция.

Сколько реально качает?
Паспортные 20 л/мин — на нулевой высоте подъёма. На подъёме 20 метров останется 8–10 л/мин, на 40 метрах — 3–4. Считайте по реальной глубине.

Можно ли поливать прямо от насоса?
Можно, но пульсирующая подача вибрационника плохо дружит с капельным поливом и лентами — они рассчитаны на ровное давление. Лучше через бочку.

Как часто чистить сетку?
Раз в сезон при чистой воде, раз в месяц при мутной. Забитая сетка — это работа с недостаточным охлаждением, то есть тот же перегрев.
