Как определить центр круглой детали. Как найти центр круга. Круг и окружность. Как найти центр

Раздел: Полезные советы


Нередко домашнему мастеру надо найти центр окружности или круглой детали. Я уже писал об одном из способов решения этой задачи в статье «как найти центр круга». Но у него есть один существенный недостаток - необходимо точно найти середину хорды и точно построить перпендикуляр из него.

К счастью, существует и другой метод точного нахождения центра круга не требующий никаких точных измерений. Он основан на том простом принципе, что если в окружность вписать прямоугольный треугольник, то его гипотенуза (самая длинная сторона) - будет диаметром этого круга или окружности.

Это подтверждается тем, что сумма углов треугольника равна 180 градусам. А весь круг - это 360 градусов. И любой прямоугольник, чья гипотенуза равна диаметру круга – будет прямоугольным. И наоборот - любой прямоугольный треугольник своей гипотенузой представляет диаметр круга.

А что нам даст центр круга точнее, как не пересечение двух диаметров круга?

В качестве «источника» прямого угла проще всего взять лист писчей бумаги. На комбинатах по производству бумаги их рубят с очень высокой точностью. Можно воспользоваться страницей какого либо журнала и т.п.

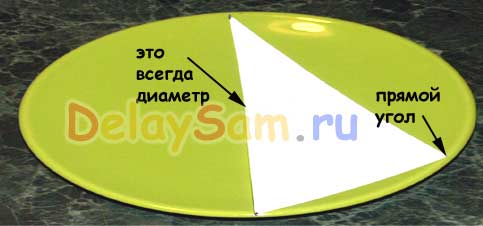

На круглую деталь накладываем лист бумаги так, что бы один его угол находился на окружности или крае круга. И отмечаем точки, где лист соприкасается другими краями с кругом. Отмечаем эти точки.

Проводим прямую линию между отмеченными точками. Расстояние между ними является диаметром этого круга. Обрезаем лишнюю бумагу и проводим на детали прямую линию - диаметр.

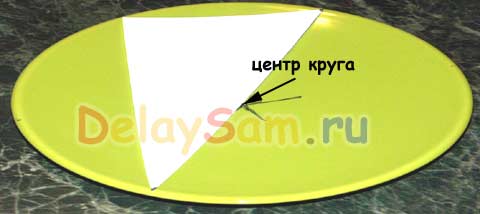

Достаточно переместить наш треугольник в другое положение и нарисовать еще один диаметр круга, как тут же в точке пересечения диаметров мы и получим искомый центр окружности…

Таким образом, не проводя абсолютно никаких измерений, мы можем найти центр любой окружности.

Константин Тимошенко (с) 01.04.2009
