Подключение и использование стиральной машины автомата на даче или частном доме без водопровода

Раздел: Ремонт бытовой техники и электроника


Сейчас уже довольно сложно купить стиральную машину не автомат. Особенно полноразмерную, а не какую либо дачно-походную «Фею» или «Малютку». Да если честно – то и смысла никакого нет. Стиральная машина автомат напрочь снимает все вопросы со стиркой. Загрузил белье, засыпал-залил ингредиенты, выбрал программу и свободен! Через несколько часов остается только белье развесить на просушку.

Заманчиво так же в дачный сезон перенести стирку на дачу. Во-первых, вода там условно бесплатная, если есть свой колодец или скважина. А стиральная машина ее требует 2-3 кубометра в месяц, это уже заметные деньги по городским ценам за воду. Во-вторых, есть шанс использовать дождевую воду - самую мягкую из всех нам доступных. Эта уж точно бесплатная и стирается в ней просто отлично (сам использую несколько лет). В третьих, парк стиральных машин довольно быстро обновляется, держать в доме 10-ти летнюю стиралку хотят уже не многие, а выкинуть рабочий аппарат просто так – жалко. Можно конечно продать ее на интернет – аукционе за бесценок. Но лучше вывезти ее на дачу и добивать там, с пользой для семьи.

Но есть в этом вопросе одно «НО». Стиральные машины автоматы в 99% случаев рассчитаны на подключение к водопроводу с давлением. Поскольку у них внутри стоят «мозги», которые сами в нужный момент открывают и закрываю электрические клапана и управляют подачей воды в машину. Т.е. для ее нормальной и действительно автоматической работы нужно, что бы к машине был присоединен шланг, в котором была вода под давлением, пусть и небольшим. И отсутствие водопровода или этого шланга останавливает многих дачников от использования стиралки-автомата на даче…

Но давайте посмотрим, как можно эту проблему решить и обмануть «хитроумную» стиральную машину.

Для начала уясним, что ни одна из известных человечеству стиральных машин автоматов не измеряет давление воды в водопроводе, к которому подключена. Что бы вам не говорили продавцы и что бы не было написано в инструкции. Максимум, что она замеряет - это время набора воды (как косвенный параметр давления). Если вода набирается медленно - машина может посчитать, что воды нет, (или оборвался шланг или еще что), вобщем непорядок и лучше выключится. Но это делают достаточно небольшое число моделей автоматов.

Но что делают все стиральные машины, так это замеряют уровень воды в баке. И пока он не наполнится, стирать не начинают. Вернее держат клапан на входе открытым, пока не зальются до положенного уровня. Им формально без разницы, какое там давление, и за какое время вода набралась. Поэтому для дачных условий лучше приобрести такую машину - без контроля времени заливания воды. Сильно облегчите себе задачу с подключением и эксплуатацией. Теперь перейдем собственно к этому подключению и использованию.

Самый простой способ использовать стиральную машину автомат на даче без водопровода - это заливать в нее воду вручную. Машине совершенно без разницы, льется в нее вода через электроклапан или через лоток для стирального порошка, лишь бы лилась и долилась до нужного уровня. Поэтому можно просто немного выдвинуть лоток и заливать в него воду лейкой (без распылителя). Конечно, это получается не совсем автомат, особенно для процесса полоскания. Но способ работает, я его как то использовал месяца два, когда впервые вывез на дачу стиралку автомат и не было времени подключить ее «по уму». А стирать было надо. К тому же способ позволяет использовать дождевую воду.

Другим, радикальным способом, но уже с другой стороны, является приобретение насосной станции. Ее задача - создавать и поддерживать постоянное давление в местном водопроводе. При наличии насосной станции снимаются абсолютно все вопросы со всеми типами стиральных машин, и ее подключение ничуть не отличается от «городского». Однако насосная станция сама по себе вещь не дешевая (минимум несколько тысяч рублей), требует наличия постоянного источника чистой воды, надежного водопровода. Этот способ обычно используется в домах с постоянным проживанием, где устраивается «нормальный» водопровод навсегда и не только ради стиральной машины.

Еще одним способом создания давления в водяном шланге, подключенным к стиральной машине является использование «водонапорной башни». Такой башней может быть любая емкость (бочка, например) поднятая на достаточную высоту (2-4 метра) например, на чердак, второй этаж или просто установленная на столбы. Ее заполняют водой и вода самотеком идет в стиральную машину под небольшим давлением. Это способ достаточно простой, но громоздкий. Да и бочку все же тоже надо наполнять периодически. Автоматически или вручную.

Наконец, наиболее рациональным, на мой взгляд, способом подключения стиральной машины при отсутствии водопровода с давлением является способ имитации насосной станции. Его реализация обойдется значительно дешевле покупки насосной станции, а результат даст абсолютно такой же. Кроме того, этот вариант позволит нам использовать и дождевую воду для стирки. При этом можно использовать уже наверняка имеющиеся практически в любом хозяйстве насос (дренажный, погружной, центробежный, вобщем любой) и шланг для полива. Ну и докупить кое что рублей на 500-600. В частности - купить реле давления для насосной станции (400 руб) и сантехнических «железок» (тройники, переходники, подводки, хомуты и пр.) рублей на 200.

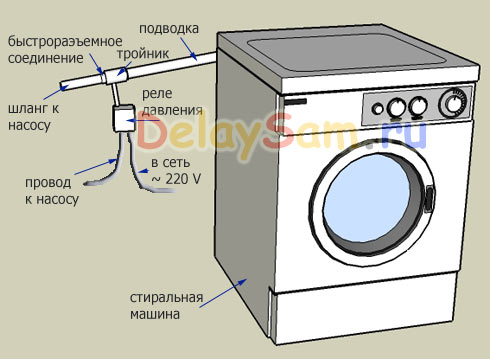

Надо будет собрать простую схему (см рисунок), состоящую из насоса, шланга, реле давления. Подключить провода к реле давления. Лучше если к нему будут идти один провод со штепселем на конце, а другой – с розеткой. Тогда все можно будет быстро собирать и разбирать и использовать насос и шланг на других работах. После того, как все собрано надо настроить реле давления на минимальное давление и система готова к работе. А работает она следующим образом. Если в шланге давление отсутствует, то реле давления замкнуто и насос должен работать, что бы это давление создать. Как только стиральная машина открывает свои клапана на входе, давление в магистрали падает, реле срабатывает и включает насос. Насос качает воду в машину, и она наполняется. Когда машина наполнится водой, электроклапана закроются, давление в магистрали мгновенно вырастет и реле отключит насос. Все точно так же как и в насосной станции. Только мы используем насос «какой есть» и шланг (чем длиннее и эластичнее тем лучше) в качестве ресивера.

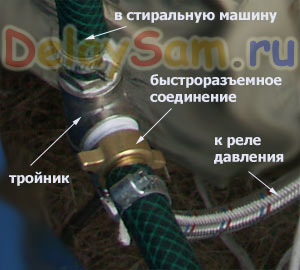

Если соединение шланга к тройнику сделать быстроразъемным (на подводках или штуцерах с резьбой), то сборка – разборка нашей импровизированной рабочей станции не займет много времени. Отсоединив шланг от тройника мы может использовать насос и шланг по своему прямому назначению. А для стирки вновь присоединять.

Тройник и всю остальную арматуру можно разместить непосредственно в месте установки стиральной машины и даже прикрепить к ее задней стенке с помощью саморезов по металлу. Провода со штепселем для подключения реле давления к сети можно через сетевой тройник включать вместе со шнуром питания машины. А насос подключать к проводу с розеткой (от реле давления) через удлинитель или сделать его заведомо достаточно длинным.

См. окончание статьи…

Константин Тимошенко © 14.12.2010
