Простой самодельный магнитоуправляемый контакт (геркон). Как самому сделать геркон.

Раздел: Ремонт бытовой техники и электроника


Домашним мастерам геркон известен уже несколько десятков лет. Это небольшая стеклянная колбочка, в которую впаяны 2 или 3 контакта, на концах которых находятся небольшие утолщения из специального материала. Если геркон поместить в сильное магнитное поле, то его контакты намагничиваются и притягиваются друг к другу. Хотя есть варианты, когда они отталкиваются, т.н. нормально замкнутые контакты.

Подавляющее количество герконов представляют собой нормально разомкнутую пару контактов. Встретить размыкающие или переключающие можно довольно редко. Другой «массовый» признак герконов - это довольно слабые коммутируемые токи, десятки мА, иногда сотни. Все это является серьезным недостатком герконов, не позволяющие использовать их «напрямую», для коммутации мощных устройств. А между тем, применить их можно было бы где. Вместо сложных электронных устройств достаточно было бы применить один, но мощный переключающий геркон, например.

К счастью, сделать геркон можно и самому. Это будет вобщем не геркон, как «ГЕРметичный КОНтакт», а скорее магниоуправляемый контакт. Но при желании и его можно сделать герметичным, поэтому будем называть его все же герконом.

И в размерах он сильно проиграет обычному геркону. Но зато мы вольны сделать его в любой конфигурации, замыкающим, размыкающим или переключающим. Да еще и не одну группу контактов.

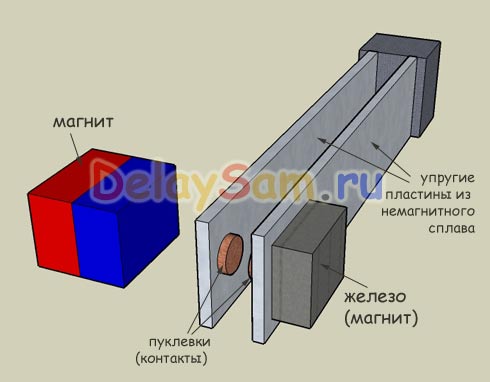

Устройство самодельного «геркона» понятно из эскиза. Нам потребуется как минимум одна упругая пластина, желательно из немагнитного материала. Это может быть отрихтованная медная или латунная полоска, пластина от контактов большого реле (это лучший вариант). Вторая пластина может быть и неупругой и вообще, быть проводником на плате. (на эскизе изображен лишь принцип работы). Хорошо, если на пластине будут т.н. пуклевки, через которые собственно происходит электрический контакт. На пластинах реле они обязательно есть.

На упругой пластине мы с помощью капельки эпоксидной смолы или цианакрилатного клея (тот, который клеит все и за 5 секунд) приклеиваем небольшой кусочек железа, любой формы. Теперь, как вы догадываетесь, если поднести магнит с нужной стороны, железо начнет притягиваться к нему, пластина изогнется и контакты замкнутся. Вот и весь «секрет» самодельного магнитоуправляемого контакта.

Что бы сделать размыкающий геркон, есть два варианта. Первый - это использовать уже замкнутые контакты, а магнит подносить с другой стороны. Тогда железо притягиваясь и отгибая пластину разорвет контакт. Если это по каким то причинам сделать нельзя, то вместо железа можно приклеить небольшой магнит. И тогда в зависимости от ориентации (полярности) подносимого (управляющего) магнита и в зависимости от того, с какой стороны его подносят, пластина будет либо размыкать, либо наоборот, сильнее прижиматься.

Конечно, очевиден недостаток такой примитивной конструкции. Если обычный геркон срабатывает при любой ориентации управляющего магнита, там важен сам факт наличия магнитного поля, то наш самодельный требует более тщательного подхода. Но справедливости ради, это даже не совсем недостаток, а скорее потенциальные возможности.

Представьте себе, что упругая пластина находится между двух других, но без магнитного поля ни с кем не замкнута. На ней закреплен магнит. Если мы поднесем управляющий магнит с одной полярностью – то пластина начнет притягиваться или отталкиваться и замкнется с одной пластиной. А если мы сменим полярность управляющего магнита - то контакт произойдет с другой. Мы получили не просто переключающий геркон, а геркон с 3-мя положениями! Это открывает очень хорошие перспективы по части управления устройствами требующими реверсирования, или «секретного» управления (электрические замки, например).

Поскольку размеры нашего самодельного магнитоуправляемого достаточно велики, то и коммутируемые токи могут составлять значительные величины. Кроме того, эти контакты обладают определенным «тумблерным» эффектом. Т.е. переключаются не плавно, а достаточно скачкообразно, как у тумблера. Это уменьшает искрообразование на пуклевках. Дело в том, что созданию контакта сопротивляется упругая пластина. А зависимость силы сопротивления от изгиба - линейная. А магнитные силы зависят от квадрата расстояния между магнитами. Поэтому в то время, когда пластина наращивает сопротивление плавно, магнит по мере приближения объекта притягивания тянет тем сильнее, чем ближе объект.

Как видите, ничего сложного в устройстве самодельного магнитного контакта нет, и любой может сделать его буквально за несколько минут. Разумеется, лучше всего использовать наиболее сильные и компактные магниты. При малых размерах они обладают огромной магнитной силой. Но подойдут и обычные, ферритовые.

Применять такие контакты можно где угодно. В различных системах автоматики, сигнализации, системах контроля доступа, датчиках и т.п.

Константин Тимошенко © 29.12.2011
