Самодельная бетономешалка из бочки. Как сделать самодельную бетономешалку. Конструкция бетономешалки

Раздел: Садово-дачная техника и инструмент


Я уже описывал конструкции пары самодельных бетономешалок или бетоносмесителей в статьях «Бетономешалка из бочки» и «Самодельная бетономешалка». .

Один из наших авторов, Юрий Яценко решил рассказать о своей самодельной бетономешалке, сделанной им так же из бочки.

Когда стал вопрос о строительстве, мне тоже понадобилась мешалка, небольших габаритов и удобная в использовании. Сделана она также из 100 литровой бочки и как показала практика вполне достаточно для небольшого частного строительства. Она замешивает самый распространенный раствор 1х3, на ведро цемента 3 ведра наполнителя, (песок или гравий).

Мешалка отличается от предложенных ранее, конструкцией рамы. Рама изготовлена так что имеет два устойчивых состояния, рабочее и выгрузка. И легко опрокидывается из одного положения в другое, не выключая мешалку. Раму можно сделать из уголка 35 или 40 мм. Или из трубы. Я старался сделать как можно легче по весу чтоб перемещать можно было одному человеку без помощника.

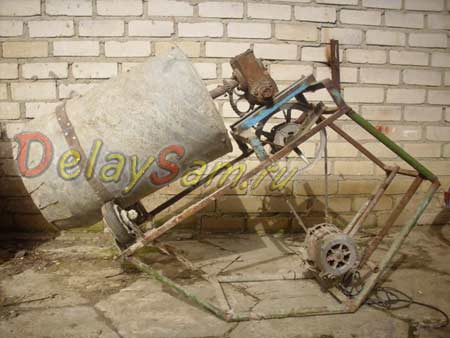

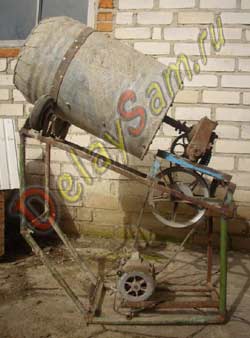

На первом фото рабочее положение, на второй - выгрузка.

Чем крутить бочку, фантазия каждого исходя из имеющихся деталей. От себя могу добавить, что электромотора на 1400 об. мин. мощностью 250-300Вт. при соответственном понижении оборотов бочки до номинальных, вполне достаточно.

От DelaySam.ru:

Конструкция бетономешалки очень оригинальная. Как видим, весьма остроумно решены вопросы и привода от достаточно маломощного мотора (обычно используют электромоторы мощностью не менее 0,75 – 1 КВт). На фото виден самодельный редуктор изготовленный из велосипедных звездочек и велосипедной же цепи (эти детали очень дешевы, но в тоже время весьма надежны).

Редукция - двойная, сначала при помощи клиноременной передачи, а затем - велосипедной цепи. Это избавило автора от необходимости делать «венец», опоясывающий рабочую емкость бетономешалки.

Еще оригинальнее решена проблема разгрузки смесителя. Опрокидывается вся бетономешалка. Решение проблемы - в оригинальной конструкции рамы и точной балансировке бетономешалки в загруженном состоянии. Бетономешалка имеет два достаточно устойчивых положения, при работе и при разгрузке. И переход из одного в другое не требует чрезмерных усилий.

Однако, на мой взгляд, такая система разгрузки влечет за собой и некоторые неудобства. Поскольку траектория перемещения выходного отверстия смесителя достаточно длинная, и очевидно, требуется довольно большая емкость, куда выливается готовый бетон, что бы он не расплескивался.

Кроме того, если требуется немного бетона или раствора, например, для кладки, то наверное довольно затруднительно отлить всего одно ведро.

Возможно, лучше бы было сделать наклонные, косые лопасти внутри бетономешалки, что бы выгрузка бетона осуществлялась сменой направления вращения емкости миксера.
