Штатной штанги садового бура хватает на 80–100 см. Дальше — либо копать лопатой, либо наращивать. Задача выглядит простой ровно до момента, когда самодельное соединение срезает на глубине полутора метров и нижняя половина бура остаётся в скважине.
Разберём три способа, которые держат, один, который держит условно, и два, которые не держат вовсе.

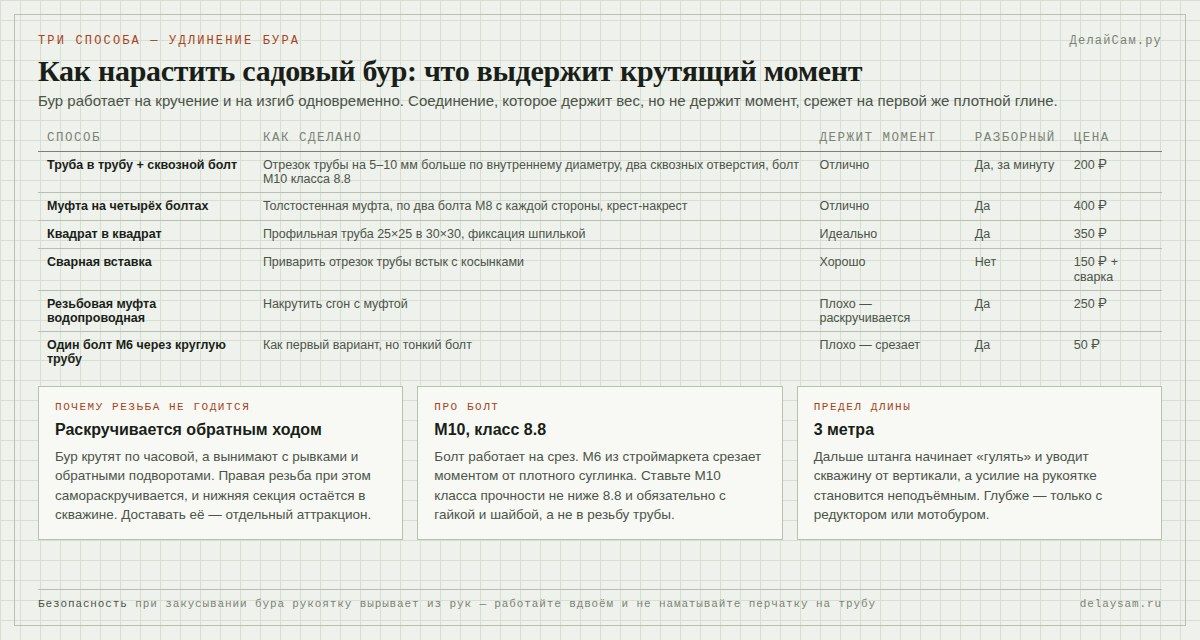

Три способа — удлинение бура
Как нарастить садовый бур: что выдержит крутящий момент
Бур работает на кручение и на изгиб одновременно. Соединение, которое держит вес, но не держит момент, срежет на первой же плотной глине.
| Способ | Как сделано | Держит момент | Разборный | Цена |
|---|---|---|---|---|
| Труба в трубу + сквозной болт | Отрезок трубы на 5–10 мм больше по внутреннему диаметру, два сквозных отверстия, болт М10 класса 8.8 | Отлично | Да, за минуту | 200 ₽ |
| Муфта на четырёх болтах | Толстостенная муфта, по два болта М8 с каждой стороны, крест-накрест | Отлично | Да | 400 ₽ |
| Квадрат в квадрат | Профильная труба 25×25 в 30×30, фиксация шпилькой | Идеально | Да | 350 ₽ |
| Сварная вставка | Приварить отрезок трубы встык с косынками | Хорошо | Нет | 150 ₽ + сварка |
| Резьбовая муфта водопроводная | Накрутить сгон с муфтой | Плохо — раскручивается | Да | 250 ₽ |
| Один болт М6 через круглую трубу | Как первый вариант, но тонкий болт | Плохо — срезает | Да | 50 ₽ |
Раскручивается обратным ходом
Бур крутят по часовой, а вынимают с рывками и обратными подворотами. Правая резьба при этом самораскручивается, и нижняя секция остаётся в скважине. Доставать её — отдельный аттракцион.
М10, класс 8.8
Болт работает на срез. М6 из строймаркета срезает моментом от плотного суглинка. Ставьте М10 класса прочности не ниже 8.8 и обязательно с гайкой и шайбой, а не в резьбу трубы.
3 метра
Дальше штанга начинает «гулять» и уводит скважину от вертикали, а усилие на рукоятке становится неподъёмным. Глубже — только с редуктором или мотобуром.
Бур работает на кручение и изгиб одновременно. Соединение должно держать момент, а не просто вес.
Безопасность при закусывании бура рукоятку вырывает из рук — работайте вдвоём и не наматывайте перчатку на трубу
Что именно нагружает соединение
Три силы сразу:
- Крутящий момент — основная. На плотном суглинке двое взрослых на рукоятке дают до 200–300 Н·м.
- Изгиб — когда бур уходит от вертикали или упирается в камень.
- Растяжение — при извлечении закусившего бура, рывками.
Соединение, рассчитанное только на вес, срежет по первой же нагрузке.
Способ 1. Труба в трубу со сквозным болтом
Самый простой и, пожалуй, лучший по соотношению трудозатрат и надёжности.
Берём отрезок трубы длиной 250–300 мм, у которой внутренний диаметр на 1–2 мм больше наружного диаметра штанги бура. Насаживаем на конец штанги, сверлим два сквозных отверстия под болт М10 — одно у края, второе на 100 мм ниже.
Вторая секция вставляется в этот стакан и фиксируется тем же болтом.
Зазор больше 2 мм — соединение начнёт болтаться и разбивать отверстия. Меньше 1 мм — не соберёте в грязи.
Про болт. Он работает на срез, и это ключевой момент. М6 из строймаркета срезает моментом плотного суглинка — проверено многими. Ставьте М10 класса прочности 8.8 и обязательно с гайкой и шайбой, а не вкручивайте в резьбу, нарезанную в тонкой стенке трубы.
Смета: труба 150 ₽, болт с гайкой 50 ₽.
Способ 2. Муфта на четырёх болтах
Толстостенная муфта длиной 300 мм, по два болта М8 с каждой стороны, расположенные крест-накрест — в перпендикулярных плоскостях.
Четыре точки распределяют момент, и нагрузка на каждый болт вчетверо меньше. Соединение получается жёстче первого варианта, но собирается дольше — четыре гайки против одной.
Имеет смысл, если бурите много и глубоко.
Способ 3. Квадрат в квадрат
Профильная труба 25×25 вставляется в 30×30. Момент передаётся гранями, а не болтом — болт или шпилька нужны только чтобы секция не выпала.
Механически это лучший вариант: срезать нечего, разбивать отверстия нечем. Минус — если у вас бур с круглой штангой, придётся приваривать переходники.
Что не работает
Резьбовое соединение водопроводными муфтами. Кажется очевидным решением, но: бур крутят по часовой, а вынимают рывками с обратными подворотами. Правая резьба при этом самораскручивается, и нижняя секция остаётся в скважине.
Достать её оттуда — отдельный аттракцион на полдня с крючками из арматуры.
Если очень хочется резьбу — только левая, и с контргайкой.
Один тонкий болт. Разобрали выше. М6 не держит.
Сварной вариант
Если разборность не нужна — просто приварить отрезок трубы встык, усилив стык четырьмя косынками из полосы 4 мм.
Дёшево и прочно, но: бур длиной 2,5 метра неудобно возить и хранить, а в низком помещении им вообще не поработать. Разборный вариант почти всегда практичнее.
Предел разумного
Три метра. Дальше штанга начинает «гулять» под нагрузкой, скважина уходит от вертикали, а усилие на рукоятке становится неподъёмным для двоих.
Глубже трёх метров ручным буром — это уже не работа, а мучение. Там нужен либо мотобур с редуктором, либо бурение с промывкой.
Безопасность
Про это обычно не пишут, а зря. При закусывании бура о камень или корень рукоятку вырывает из рук и разворачивает. На длинном рычаге это серьёзный удар.
- Работайте вдвоём, синхронно.
- Не наматывайте перчатку или тряпку на трубу — руку затянет.
- Не бурите в одиночку глубже полутора метров.
- Ноги — не в створе рукоятки.
Частые вопросы
Какую трубу брать для удлинителя?
Стенка не меньше 3 мм. Тонкостенная профильная 1,5 мм смятся на первом же серьёзном моменте.
Можно ли нарастить бур ТИСЭ?
Да, у него штатно предусмотрено разборное соединение — обычно как раз труба в трубу с болтом. Наращивают тем же способом.
Бур перестал заглубляться, крутится вхолостую.
Затупились ножи или вы упёрлись в плотный слой. Ножи затачиваются под 30–35°, кромка должна быть острой как у стамески.
Как вынимать бур из глубокой скважины?
Не рывками вверх, а с проворотом по часовой стрелке и одновременным подъёмом. Резкий рывок закусывает грунт сильнее.
Сколько стоит готовый удлинитель?
Фирменный — 1500–2500 ₽ за метр. Самодельный по первому способу — 200 ₽. Разница в отделке, а не в прочности.
