Простой самодельный подъемник грузов. Самодельное подъемное устройство из лестницы – стремянки

Раздел: Садово-дачная техника и инструмент


При строительстве дома своими силами, особенно двухэтажного (а ниже сейчас почти никто и не строит), самодеятельный застройщик или строители обязательно столкнутся с проблемой подъема строительных материалов на второй этаж или даже выше…

В простейшем случае проблема решается обустройством лесов и мостков и ручным переносом материала. Однако обустройство таких мостков весьма материалоемкое - требуется настелить достаточно пологие пандусы на высоту метра 3, и устроить для них надежные опоры. И груз по таки пандусам приходится поднимать исключительно вручную и пешком. Таким образом, подъем строительных материалов отвлекает значительные силы, средства и время от собственно возведения дома.

Самодельные подъемные устройства обычно представляют собой обычную балку, закрепленную на втором этаже, на одном конце которой находится блок. Через блок перекинута веревка и с ее помощью поднимается груз. Такой способ самый простой, но не самый эффективный. Вес груза - небольшой, так как подъем производится исключительно вручную, громоздкие грузы поднимать неудобно. Но самое главное - такой подъемник, несмотря на свою простоту - весьма неподвижен! Переустановить балку и закрепить ее, что бы она не опрокидывалась под тяжестью груза - непросто.

Самодельный подъемный кран тоже не всегда возможно сделать. Они хороши при проведении земляных работ. Тогда не нужна ни длинная стрела, ни противовесы особые. Сделать же самодельный подъемный кран, способный поднимать хотя бы 100-200 Кг на высоту 4-6 метров - задача очень сложная. Трудозатраты на его строительство будут огромными…

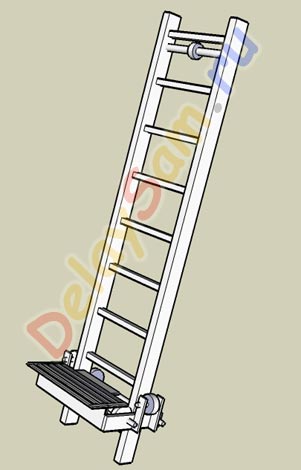

Между тем, есть достаточно простая конструкция мобильного и легкого подъемника грузов до 100-200 кг на основе лестницы! И построить такой подъемник может каждый. Основная идея должна быть понятна из эскиза. В основе конструкции подъемника - лестница со строго параллельными тетивами. Это может быть либо готовая лестница из алюминия или профилированной стали, либо самодельная, либо так же металлическая, либо деревянная. Но основное требование - строгая параллельность тетив лестницы и их прочность. Поскольку именно они служат направляющими «рельсами» для транспортной платформы, на которой поднимают грузы.

Идея, собственно не нова и давным - давно используется в различных конструкциях и даже аттракционах. По направляющим рельсам движется транспортная платформа, которая имеет несколько колес, которые охватывают направляющий рельс с разных сторон. Они не только позволяют платформе перемещаться вдоль рельсов, но и надежно удерживают платформу на них. Рассмотрим этот узел поподробнее.

В классическом варианте платформа может быть закреплена на 6 колесах (по 3 с каждой стороны). Снять или одеть такую тележку (не разбирая) можно только с торца лестницы. Она может ездить вдоль тетивы лестницы только вверх или вниз. Такой вариант установки грузовой платформы наиболее предпочтителен и надежен. Однако, в условиях стройки, когда такой подъемник приходится часто переставлять и перенастраивать, возможно более мобильным будет вариант без жесткой фиксации грузовой платформы на тетивах лестницы. Посудите сами: лестница всегда установлена и под достаточно большим наклоном к стене, центр тяжести гружёной платформы находится в проекции опорной площади лестницы. А отсутствие «нижних» колес позволит довольно быстро снять и поставить платформу на место, особенно если используется быстроразъемное соединение типа «карабин» с подъемным тросом.

Число колес такая конструкция не уменьшит , просто нижнее «держащее» колесо переместится наверх. Причем на довольно большое расстояние, что бы грузовая тележка не опрокинулась назад при серьезной нагрузке. По этой же причине, лестница должна иметь опорные «лапы» внизу, обращенные от стены.

Впрочем, идеальной будет конструкция подъемника с быстросъемными фиксирующими колесами. Хотя вес пустой транспортной тележки должен быть невелик (зачем попусту поднимать лишний груз), поэтому возможно излишне усложнять конструкцию и не придется.

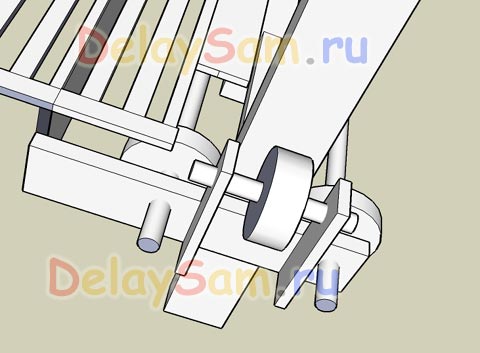

Конструкция крепления грузовой платформы должна быть понятна из эскиза. Собственно сама рама - сварная, сборная на винтах или заклепках, из уголков и полосы. В качестве осей удобнее всего применить резьбовые шпильки или отрезки труб, с вваренными в их торцы шпильками (для облегчения конструкции). А в качестве колес - проще всего использовать шарикоподшипники с внутренней обоймой соответствующего шпилькам диаметра. Тогда вся конструкция получится достаточно быстроразборной и можно будет легко снять и заменить какой либо элемент.

Грузовая платформа поднимается наверх с помощью троса, который перекинут через блок, закрепленный наверху лестницы на отдельной перекладине или ее регулярной. В качестве привода может быть использоваться как ручное усилие, так и реверсивный электрический двигатель. В первом случае вес поднимаемого груза будет максимум 40-60 кг (если не использовать различные вороты или полиспасты). Во втором, при наличие редуктора и достаточно мощного двигателя – несколько сотен килограмм. Редуктор на двигателе должен обязательно быть червячным, так как он обладает эффектом самоторможения и значительным коэффициентом замедления (и увеличением момента силы на валу). При использовании планетарных (шестеренчатых) редукторов следует отдельно озаботиться стопорящими устройствами, причем в обе стороны, так как тяжёлые грузы иногда приходится на только поднимать, но и опускать. Это значительно усложнит схему управления подъемом и спуском. Червячный же редуктор снимает эти проблемы.

В верхних и нижних положениях грузовой платформы следует установить предохранительный концевые выключатели, останавливающие электромотор по достижению платформой этих положений. Иначе либо трос порвется и платформа может рухнуть вниз (что весьма небезопасно). Либо электродвигатель может перегореть в результате остановки из-за чрезмерной нагрузки.

Электромотор с редуктором может быть установлен как внизу лестницы и соединен с ней конструктивно, так и располагаться отдельно, наверху. И тогда верхний блок используется лишь для изменения направления подъемного усилия.

Как видите, сама конструкция самодельного подъемника не представляет особых сложностей и может быть изготовлена достаточно быстро. Вместе с тем, следует знать, что любой механический транспортный механизм, особенно подъемный, представляет определенную угрозу безопасности, особенно для неквалифицированного персонала. И надо быть весьма осторожным при работе с ним. В частности - лестница должна быть установлена устойчиво, надежно опираться обеими ножками на опору. Вверху лестница должна быть надежно закреплена во избежании опрокидывания назад при перегрузке платформы.

Константин Тимошенко (с) январь 2009г.
