Самодельный дефлектор Вольперта – Григоровича. Как самому сделать дефлектор и улучшить тягу в трубе печи.

Раздел: Дачное строительство и благоустройство


Дефлектор - это устройство, которое улучшает тягу в трубе. Делает это он за счет того, что в результате обтекания дефлектора воздухом, образуются области пониженного давления непосредственно над трубой. А это влечет подсос воздуха (или печных газов) из трубы. Т.е. возникает эффект удлинения, подъема трубы примерно на 15-20%. Но и этого зачастую более чем достаточно, что бы обеспечить хорошую тягу в коротких (невысоких) трубах. Дефлекторы известны достаточно давно, со времен открытия законов аэродинамики, однако массово применяются они только на промышленных системах. И хотя их изготовление весьма простое и по силу каждому, причиной их отсутствия на наших трубах служит исключительно невежество и недостаток информации. В результате – над крышами маячат «креативные» зонтики – продукт местных печников, которые много думают о «красоте неписанной», а о тяге в трубе и о качественном сгорании топлива значительно меньше.

Существует много систем дефлекторов: ЦАГИ, Вольперта-Григоровича, Ханженкова и др. Но наиболее распространенным вариантом для отопления является именно дефлектор Вольперта – Григоровича. Хотя по некоторым отзывам, дефлектор ЦАГИ зарекомендовал себя лучше для вентиляционных систем.

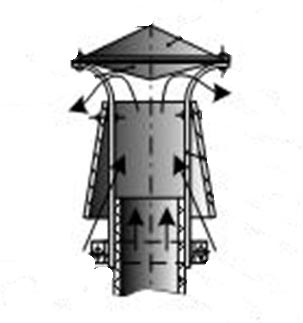

Схема дефлектора достаточно проста. Над трубой устанавливается усеченный конус – диффузор, так, что бы труба немного в него входила. Над трубой устанавливается защитный зонт, как обычно. Но для компенсации вреда (зоны повышенного давления под зонтом), под зонтом крепится перевернутый конус. В результате, внутри этой конструкции при боковом обдуве ветром образуется пониженное давление, и дым более охотно устремляется из трубы наружу. Справедливости ради надо отметить, что при сильном нисходящем потоке ветра «сверху вниз» давление внутри дефлектора повышается (из-за экранирования зонтом). Это надо учитывать при выборе места установки и высоты трубы. Лучший же обдув дефлектора - сбоку или снизу, а это 99% случаев.

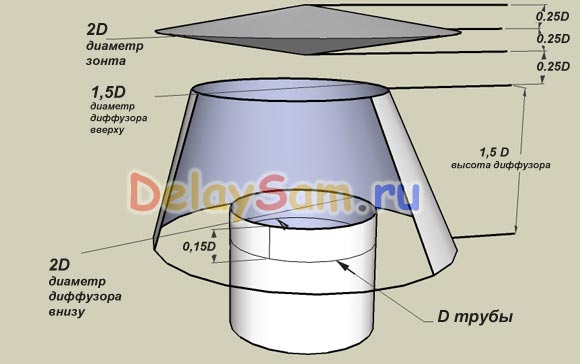

Прежде чем приступить к изготовлению дефлектора, надо рассчитать его размеры. Все они имеют привязку к диаметру трубы. (Если труба квадратная, то делают квадратный дефлектор, хотя он и хуже работает из-за угловатости). Диаметр трубы считают за исходную величину D. А все остальные размеры рассчитываются с соответствующими эскизу коэффициентами. Диаметр диффузора внизу – 2D, вверху – 1,5D, высота диффузора – 1,5D. «Погружение» трубы в диффузор - на 0,15D. Высота конуса зонта, обратного конуса и расстояние между зонтом и диффузором – по 0,25D. Все эти зависимости получены в результате продувки дефлектора в аэродинамических трубах. Поэтому настоятельно рекомендовано их придерживаться.

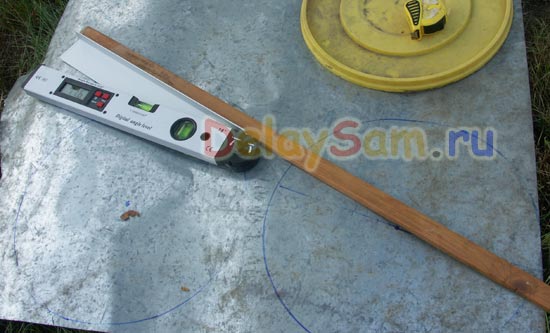

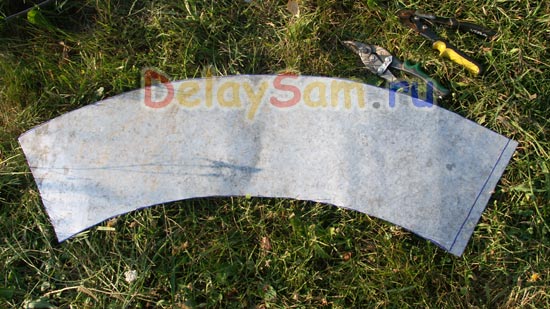

Итак, зная размеры, приступаем к расчету и раскрою заготовки. Идеальный материал для дефлектора была бы тонкая нержавейка. Но вполне подойдет и обычная оцинкованная сталь. Прослужит она много лет, а сделать новый – работы на несколько часов. В расчетах размеров заготовок вам поможет статья «Как рассчитать выкройку конуса». Выкройка для диффузора представляет собой изогнутую полоску стали, а для зонта - два круга, с вырезанными сегментами. Не забудьте оставить полоску металла в 2-3 см на одном из краев для стыковки. Зонт делаем на 2-3 сантиметра больше, чем обратный конус.

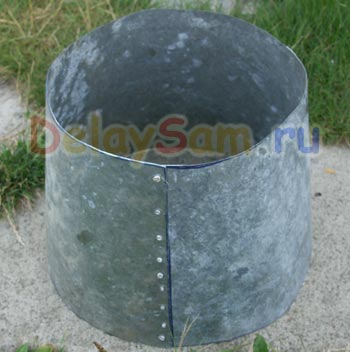

Что бы не морочится с загибами и заворотами стали, я применил вытяжные заклепки и заклепочник. Поскольку герметичность тут совершенно не нужна, скреплять края выкройки заклепками значительно быстрее. Удобно использовать какую либо оправку в виде висящего бруска, на который надевается диффузор. Удерживая деталь, сверлим отверстия сразу в двух краях, вставляем заклепку и «вытаскиваем» ее заклепочником. Быстрое и надежное крепление. Заклепку слегка поправляем небольшим молотком.

Так же делаем и конусы зонта и отражателя, но пока не соединяем их между собой. Для крепления зонта к диффузору на нужной высоте я применил отрезки резьбовой шпильки. Для устойчивого крепления достаточно 3-х, расположенных трехлучевой звездой. На диффузоре шпильки крепятся в специальных петлях, сделанных из полоски металла и так же прикрепленных к диффузору заклепками. Шпильки просто ввинчиваются в петли и фиксируются гайками. Такая система позволяет очень точно и быстро выставить зонт на нужную высоту.

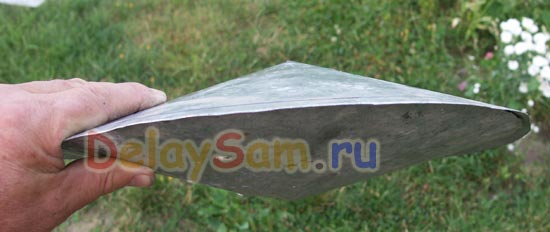

В обратном конусе сверлятся 3 отверстия и обратный конус фиксируется гайками с гроверными шайбами на нужной высоте. Теперь можно закрепить и защитный зонт. Поскольку он немного больше по диаметру, чем обратный конус, по его периметру в нескольких местах выступающий край надрезается на ширину 1-2 см. и эта полоска загибается на нижний конус. Таких полосок 6-10 и оба конуса скрепляются между собой очень надежно. А из-за того, что верхний конус – зонт больше нижнего, атмосферные осадки не будут скапливаться внутри этой «летающей тарелки».

Теперь осталось закрепить дефлектор непосредственно на трубе. Для этого удобно использовать короткий отрезок трубы, что бы не спеша и качественно соединить его в дефлектором, а затем уже установить всю конструкцию на дымовой трубе.

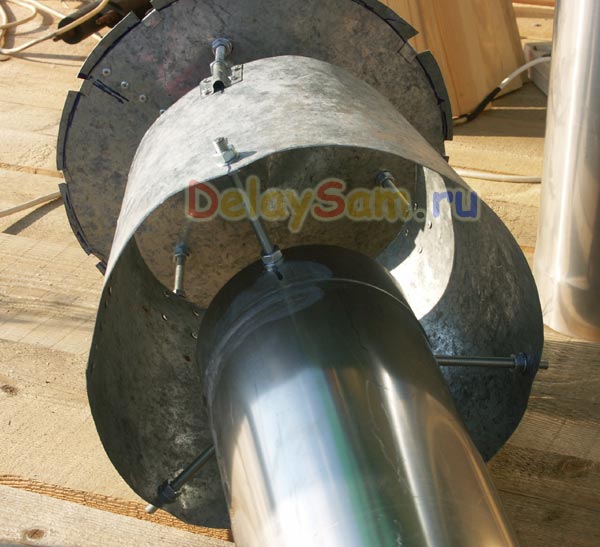

Разметив и просверлив нужные отверстия и в диффузоре и в трубе, фиксируем дефлектор так же с помощью резьбовых шпилек, обеспечив нужную величину захода трубы в диффузор. Теперь можно устанавливать все на трубу.

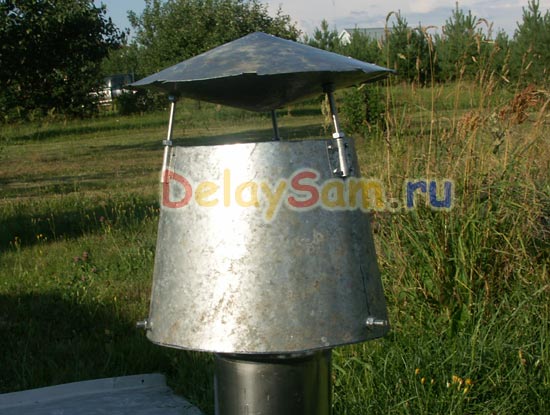

Возможно, кому то конструкция покажется несколько громоздкой. Однако дефлектор реально значительно улучшает тягу в трубе. Даже при незначительном ветре тяга даже в холодной печи ощущается весьма явственно «голой рукой» и на слух. Во время горения, еще при розжиге печи тяга возрастает по мере прогревания трубы. А сильный ветер создает очень значительную тягу, словно в топке подают воздух принудительно, как при наддуве.

По субьективным ощущениям и опыту, труба высотой ок. 3 метров работает так же как при высоте 5 метров. Если топливник печи не перегружен топливом, и обеспечен хороший подвод воздуха, то высота пламени в топке не более 15-20 см, против обычных 40-50. При этом процесс горения идет очень активно.

Потратив на изготовление дефлектора всего несколько часов, вы сможете значительно улучшить процесс горения в ваших печах.

Константин Тимошенко. © 06.08.2014 г.

Вопросы и обсуждение различных дефлекторов на форуме.
