Энергосберегающая лампа. Лайф Хакинг энергосберегающей лампы. Как использовать старые лампы.

Раздел: Ремонт бытовой техники и электроника


Посещая сайты зарубежных самодельщиков, я обратил внимание что там очень популярен так называемый лайф хакинг. Дословно это переводится как «взлом жизни». Не подумайте ничего плохого, к компьютерному хакингу лайф хакинг не имеет никакого отношения! Просто так называют полезные советы, которые помогают людям использовать казалось бы совсем ненужные вещи - пустые жестяные банки, ПЭТ-бутылки, перегоревшие лампочки, выведшие из строя бытовые приборы. Они не выбрасываются, а просто меняют свое амплуа или идут на запчасти для других полезных устройств. Нечто похожее хочу предложить и я.

Энергосберегающие лампы набирают популярность. Евросоюз вообще уже запрещает производить обычные лампы накаливания. Но к сожалению, энергосберегающие лампы тоже иногда выходят из строя. Их можно, конечно выбросить и забыть. А можно ее подвергнуть процедуре хакинга. Итак, разбираем перегоревшую энергосберегающую лампу. Потому что перегорают, как правило, только нити в самой колбе, а электронные компоненты в цоколе лампы работоспособны с вероятностью 99,9%.

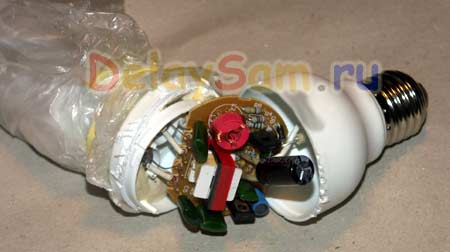

Что бы посмотреть, какого цвета внутренности у энергосберегающей лампы, ее надо вскрыть. Что бы не поранить руки о стеклянные трубки (они из тонкого стекла и могут лопнуть в любой момент) , оборачиваем колбу полиэтиленовым пакетом и прихватываем скотчем. Место склейки корпуса очевидно и мы пытаемся разъединить его части с помощью отвертки или мощного ножа. Если делать это аккуратно, потратим минуты 2.

Когда энергосберегающая лампа распадется на три части, нам откроется следующая картина:

Как видим, основные части это колба, плата с электронными элементами (радиодеталями) и цоколь лампы. Теперь прикинем, что и как мы можем применить.

Колба энергосберегающей лампы. Честно говоря, что делать с ним, я пока не придумал. Колба - это запаянная стеклянная оболочка, покрытая изнутри люминофором. Безболезненно вскрыть ее удастся вряд ли. А использовать ее как какой нибудь поплавок - ненадежно – стекло все таки.

Цоколь. Это предмет уже более привлекательный. Ему можно дать вторую жизнь. Ведь это фактически небольшой корпус, с контактом, который можно ввинтить в любой стандартный патрон Е27 или Е14.

Самое простое применение - из этого цоколя можно сделать удлинитель (маломощный, конечно). Только включать его можно будет не в розетку, а в любой патрон. Возможно, самое старшее поколение помнит такие приборы. Назывались они почему то «жулик». Такой своеобразный переходник «лампа-розетка». Между прочим, может быть весьма полезен и в наше время. Особенно при поездках за границу. Поскольку система конструкции розеток может быть в стране свои и оригинальная и не всегда удается приобрести или подобрать переходник к ней, а заряжать мобильник, ноутбук, навигатор, фотоаппарат надо.

Я лично однажды попал в такую ситуацию, отдыхая на Мальдивах . В тот раз – выручила смекалка и то, что я все же инженер электронщик. А вот некоторые соплеменники помаялись с зарядкой, пока я им не рассказал.

В то же время – будь у них такой «жулик» - не было бы проблем! Во всем мире только 2 стандарта ламп (цокольных) и есть - на 27 и на 14 мм цоколь. И подключиться к электросети имея комплект из двух таких переходников можно хоть в Африке.

Другое применение цоколя - сделать из него светодиодный ночник. Если взять мощные осветительные светодиоды и подобрать к ним гасящее сопротивление, то их можно будет включать в 220-вольтовую сеть. Закрыть все можно какой либо мелкой полупрозрачной игрушкой или просто кусочком оргстекла. Вот и готова светодиодная дежурная лампа или ночник для ребенка. И вкручивать его можно в обычную настольную лампу или бра. А можно обеспечить подсветку в каком то техническом помещении. Ведь такая лампа будет потреблять от силы 1-2 Вт.

Можно сделать переходник с Е27 на Е14 (миньон), а если вы дружите с электроникой, можно собрать в цоколе и какое то другое электронное устройство.

Электронная плата энергосберегающей лампы. Фактически, представляет из себя блок питания – преобразователь, причем высокочастотный.

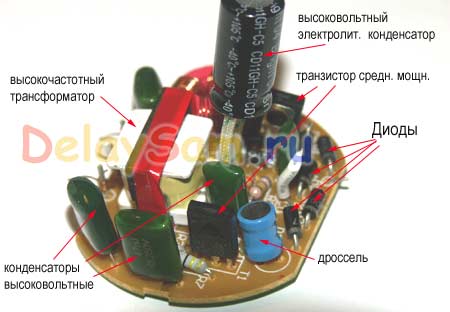

Рассмотрим поближе, что там есть интересного, на этой плате. Итак:

- Диоды - 6 шт. Высоковольтные (220 Вольт) держат, хотя, очевидно и маломощные (вряд ли больше 0,5 Ампер). Но для диодного выпрямительного моста сгодятся вполне.

- Дроссель. Вещь в принципе полезная, но не очень. Помехи по сети убирает, где они есть.

- Транзисторы средней мощности ( Вт по 2). Отличная вещь, ставим жирный +.

- Высоковольтный электролит. Емкость хоть и небольшая (4,7 мкФ), зато на 400 вольт. Плюс.

- Обычный конденсаторы на разные емкости, но все на 250 вольт. Плюс.

- Два высокочастотных трансформатора с неизвестными параметрами. Куда применить – пока неизвестно, вещь совсем не универсальная (кроме сердечника).

- Несколько резисторов (номинал неизвестен, надо или прозвонить омметром, или расшифровывать цветные метки на них). Плюс.

Что же можно сделать из этой весьма небольшой кучки деталей? На самом деле - весьма много чего. Существует много схем полезных приборов «на одном транзисторе» в прямом смысле этого слова. От всевозможных сторожевых устройств, сигнализаторов, регуляторов температуры и таймеров и пр. и пр. и пр. А у нас - целых два транзистора!

Но о этих устройствах – в других статьях.

Лайф хакинг на форуме…

Константин Тимошенко (с) 06.02.2009
