Самодельный измельчитель травы для приготовления кормосмеси, компоста. Дробилка для отходов.

Раздел: Садово-дачная техника и инструмент


Хорошую добавку к рациону домашней птицы могла бы составить трава , растущая в изобилии в теплое время года . К сожалению без специального приспособления измельчение травы превращается в трудоемкое и утомительное занятие . Значительно упростить эту процедуру и одновременно улучшить качество конечного продукта поможет описываемое ниже несложное устройство - измельчитель дробилка для травы и пищевых отходов.

Принцип действия позаимствован у кухонного комбайна . Острые ножи , вращающиеся с большой скоростью хорошо справляются с измельчением травы . Ножи располагаются в цилиндрическом контейнере . Через отверстие в верхней части контейнера подается трава , которая после измельчения высыпается через специальное отверстие сбоку-снизу . Для предотвращения разбрасывания готового продукта служит специальный короб , закрывающий выходное отверстие , и направляющий измельченную траву в подставленную под него емкость . Высота опорных стоек выбрана так , чтобы было удобно подставить обычное ведро .

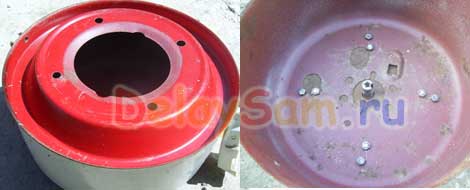

Как обычно для изготовления подобных устройств используется все , что попадается под руку . В качестве контейнера идеально подошел корпус от пришедшего в негодность отечественного пылесоса «Тайфун» . Его верхняя часть практически без доработок используется в измельчителе . Верхняя крышка имеет готовое отверстие , достаточное для загрузки травы и одновременно не допускающее ее разбрасывание . С таким же успехом можно использовать любую подходящую емкость , например ненужную кастрюлю, металлическое ведро, усилив его дно дополнительным листом металла . Двигатель асинхронный 180 вт от стиральной машины . Его мощности вполне достаточно для поставленной задачи. Стойки сварены из прямоугольного профиля 15х15 мм . Ножи изготовлены из полотна от старой пилы .

Двигатель крепится к контейнеру снизу при помощи шпилек , стягивающих двигатель . Предварительно с двигателя снимается шкив , который в дальнейшем не потребуется .

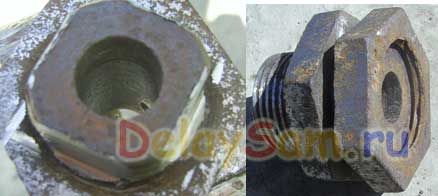

Втулка , на которой закрепляются рабочие ножи изготовлена на токарном станке . Это цилиндр высотой 40 мм , диаметр определяется имеющимися гайками , которыми будут зажиматься ножи . Хорошо подойдут водопроводные гайки диаметром 32мм . На цилиндре нарезается резьба под эти гайки . Внутренний диаметр отверстия в цилиндре определяется диаметром вала двигателя . Для фиксации на валу двигателя , в цилиндре просверливается два отверстия диаметром 7мм . В них нарезается резьба М8 под стопорные болты . Перед закреплением втулки, на валу двигателя с противоположных сторон нужно проточить небольшие площадки , чтобы стопорные болты надежно фиксировали втулку . Затем в верхней части цилиндра примерно 15 мм по высоте при помощи болгарки снимаются грани , чтобы образовался квадрат со стороной около 26 мм . На этот квадрат будут одеваться ножи .

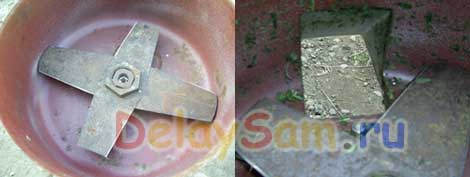

Ножи изготавливаются из полотна от пилы при помощи болгарки . В центре каждого ножа болгаркой вырезается квадратное отверстие со стороной 26 мм . Форма ножей особого значения не имеет . Ширина выбирается исходя из жесткости полотна , чтобы исключить излишний прогиб в процессе работы . Для лучшего измельчения травы ножи должны располагаться как можно ближе ко дну контейнера . Оптимальным будет расстояние около 10мм . Для этого стопорные болты втулки должны быть расположены сверху , над ножами . Рабочие кромки ножей затачиваются на точиле или болгаркой .

Оптимальное расположение выходного отверстия – под ножами . Если конструкция не позволяет расположить отверстие полностью снизу , можно использовать и боковую поверхность контейнера . Размер отверстия примерно 7х7 см . Отверстие вырезается болгаркой после разметки и уточнения расположения двигателя .

Направляющий короб выходного отверстия изготавливается из жести и крепится к контейнеру при помощи болтов М3 . Форма и расположение короба хорошо видны на фотографии . Он состоит из двух частей . Внутренняя часть имеет небольшой наклон наружу , чтобы не препятствовать установке емкости для сбора готового продукта . При установке емкости для готового продукта , короб располагается ниже кромки емкости . Таким образом исключается разбрасывание продукта .

Опорная платформа сваривается из прямоугольного профиля 15х15мм . Она представляет собой усеченную пирамиду . Размеры платформы уточняются исходя из удобства установки емкости для сбора измельченной травы . Для этой же цели одна из верхних перемычек не устанавливается . Кроме того платформа выполняет функции защитного кожуха двигателя и электрических цепей . Платформа крепится к контейнеру при помощи трех болтов М6х45 . Боковые грани платформы закрываются пластинами из жести . Пластины крепятся при помощи болтов М3 . Для этого в стойках нарезается резьба .

Вращающиеся с большой скоростью острые ножи представляют серьезную опасность , поэтому при работе с измельчителем нужно соблюдать предельную осторожность . При загрузке травы нужно следить , чтобы руки были как можно дальше от входного отверстия . Сам прибор нужно расположить в месте , исключающем возможность доступа к нему детей .

Попов Евгений Александрович

Ставропольский край .

Личная страничка автора.

От DelaySam.ru:

Прекрасная конструкция. Такой измельчитель может быть полезен не только тем, у кого есть домашняя птица или иная скотинка. Но и просто для измельчения травы на мульчу или компост. Многие дачники уже имеют в своем распоряжении различные газонокосилки, триммеры, бензокосы и тому подобное. Но немногие из них оснащены мульчирующими ножами (в основном это бензиновые и мощные электрические 4-х колесные газонокосилки.) Трава же гораздо быстрее перегнивает в компост, если ее измельчить. И в этом может помочь предлагаемое устройство.

Разумеется, в этом измельчителе можно измельчать и дробить не только траву, но и другие отходы. Или корнеплоды на корм домашней скотине. Важно лишь соразмерять мощность применяемого двигателя и прочность ножей с параметрами измельчаемого материала.
